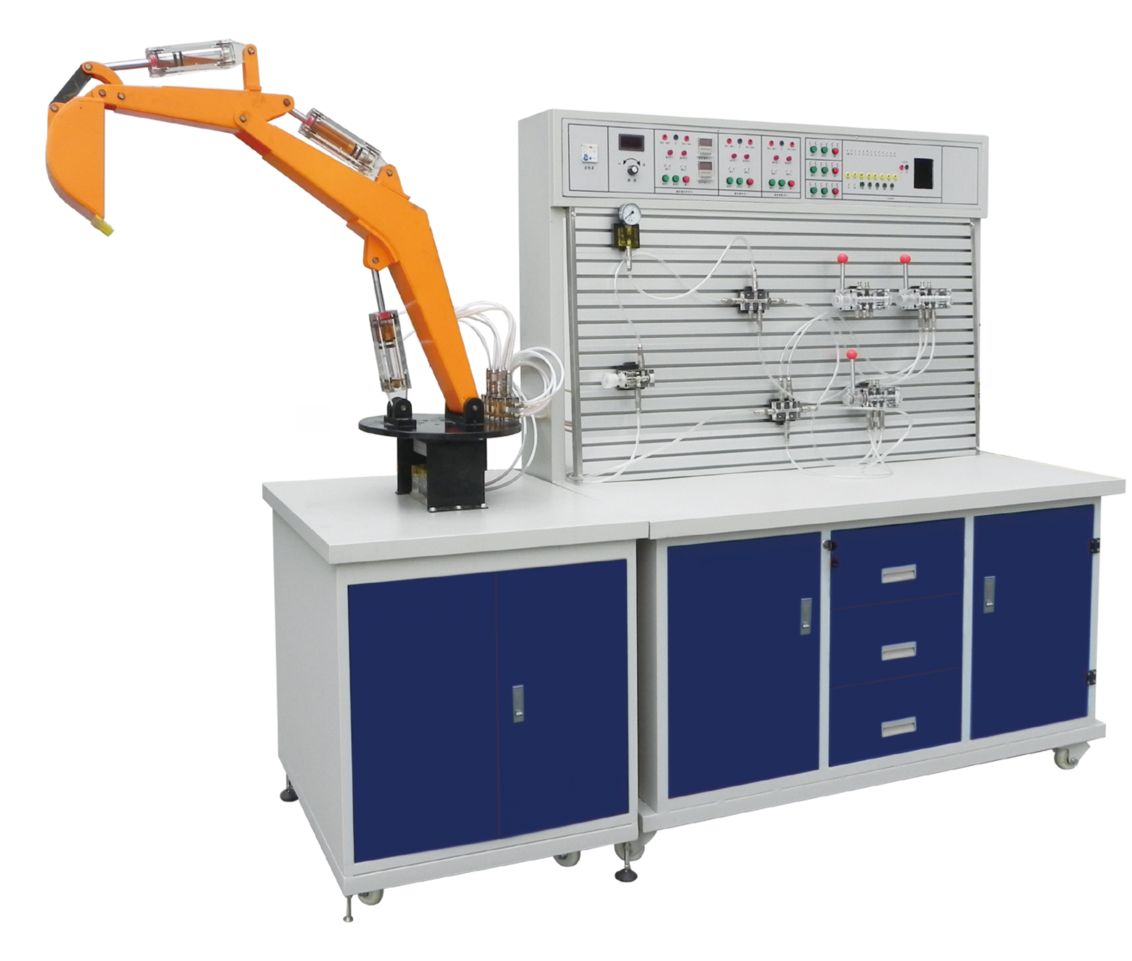

LG-WJJ01型 液壓挖掘機控制教學實驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
挖掘機是用鏟斗挖掘高于或低于承機面的物料,并裝入運輸車輛或卸至堆料場的土方機械。
一、主要特點：
1、本公司設計的液壓挖掘機控制教學實驗臺是將液壓挖掘機的結構原理能夠搬到課堂上學習的一種現代化教學產品，挖掘機機身采用進口有機玻璃制作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。
2、液壓挖掘機PLC控制實訓裝置柜體采用1MM 厚的SPCC 冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。
柜體裝有四個萬向輪，方便設備的搬運與拆卸。
3、液壓挖掘機PLC控制實訓裝置柜體裝有四個萬向輪，方便設備的搬運與拆卸.
4、控制方式：（1）繼電器控制，（2）PLC控制使用三菱FX1S－20MR
二、學習目的:
1、了解挖掘機的基本結構
2、了解挖掘機的傳動系統
3、學習挖掘機的液壓系統
4、學習挖掘機的手動控制原理
5、學習挖掘機的自動控制原理
三、實驗內容:
1、 挖掘機八個的動作原理
（1）降大臂
（2）降小臂
（3）收鏟斗
（4）開小臂
（5）收小臂
（6）向左旋轉
（7）向右旋轉
2、 液壓傳動的基本回路實驗
（1）用換向閥的換向回路
（2）用“O”型機能換向閥的閉鎖回路
（3）用液控單向閥的閉鎖回路
（4）壓力調定回路
（5）二級壓力回路
（6）用減壓閥的減壓回路
（7）用增壓缸的增壓回路
（8）用換向閥的卸載回路
（9）進油節流調速回路
（10）回油節流調速回路
（11）調速齒輪泵調速回路
（12）調速齒輪泵和調速閥的復合調速回路
（13）流量閥短接的速度換接回路
（14）二次進給回路
（15）用順序閥的順序動作回路
（16）用壓力繼電器的順序動作回路
（17）用電器行程開關的順序動作回路
（18）用行程閥的順序動作回路
★四、液壓氣動虛擬仿真教學軟件（為保證軟件正版，投標時提供軟件著作權證書原件備查）
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
仿真畫面演示及控制的液壓回路示列
1、 實驗臺外形尺寸：1500×700×1800mm(長×寬×高)
2、 演示臺外形尺寸:700×700×1330mm(長×寬×高)
3、電源：220V 50Hz (市電)
4、液壓實驗泵站500×350×300mm(長×寬×高)
5、工作電源：AC：220V 永磁調速電機,調速范圍： 0-1500轉/分
6、安全限速范圍：1-1500轉/分 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
7、演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵*高壓力：Pmax＝1.5Mpa)
8、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
一、主要特點：
1、本公司設計的液壓挖掘機控制教學實驗臺是將液壓挖掘機的結構原理能夠搬到課堂上學習的一種現代化教學產品，挖掘機機身采用進口有機玻璃制作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。
2、液壓挖掘機PLC控制實訓裝置柜體采用1MM 厚的SPCC 冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。
柜體裝有四個萬向輪，方便設備的搬運與拆卸。
3、液壓挖掘機PLC控制實訓裝置柜體裝有四個萬向輪，方便設備的搬運與拆卸.
4、控制方式：（1）繼電器控制，（2）PLC控制使用三菱FX1S－20MR
1、了解挖掘機的基本結構
2、了解挖掘機的傳動系統
3、學習挖掘機的液壓系統
4、學習挖掘機的手動控制原理
5、學習挖掘機的自動控制原理
三、實驗內容:
1、 挖掘機八個的動作原理
（1）降大臂
（2）降小臂
（3）收鏟斗
（4）開小臂
（5）收小臂
（6）向左旋轉
（7）向右旋轉
2、 液壓傳動的基本回路實驗
（1）用換向閥的換向回路
（2）用“O”型機能換向閥的閉鎖回路
（3）用液控單向閥的閉鎖回路
（4）壓力調定回路
（5）二級壓力回路
（6）用減壓閥的減壓回路
（7）用增壓缸的增壓回路
（8）用換向閥的卸載回路
（9）進油節流調速回路
（10）回油節流調速回路
（11）調速齒輪泵調速回路
（12）調速齒輪泵和調速閥的復合調速回路
（13）流量閥短接的速度換接回路
（14）二次進給回路
（15）用順序閥的順序動作回路
（16）用壓力繼電器的順序動作回路
（17）用電器行程開關的順序動作回路
（18）用行程閥的順序動作回路
★四、液壓氣動虛擬仿真教學軟件（為保證軟件正版，投標時提供軟件著作權證書原件備查）
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
仿真畫面演示及控制的液壓回路示列

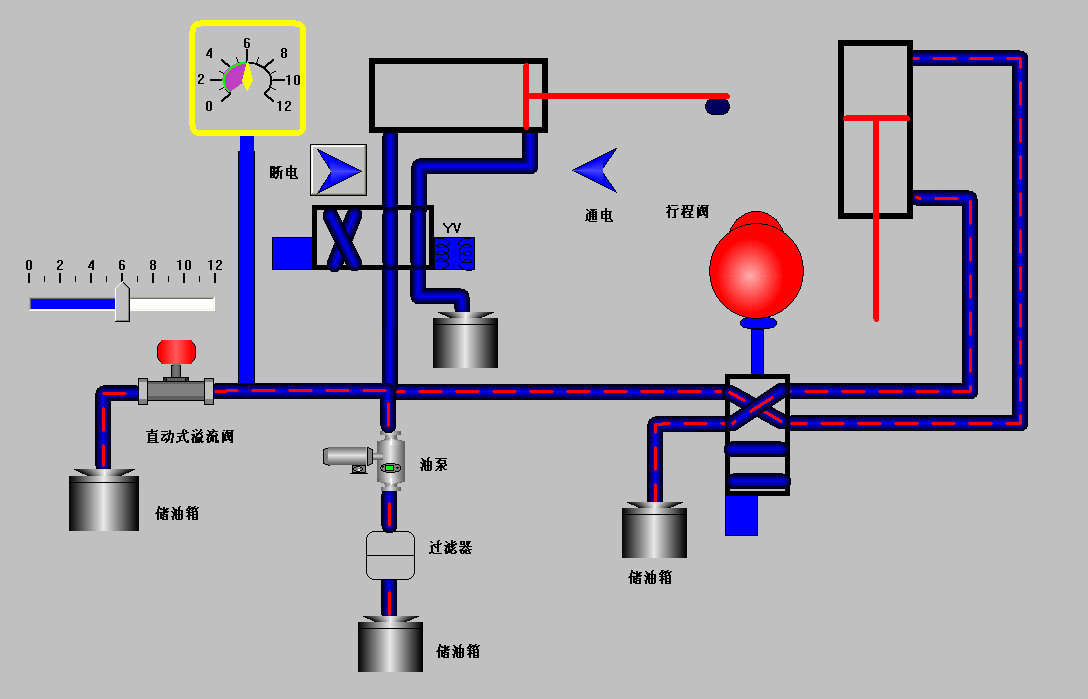

用行程閥的順序動作回路

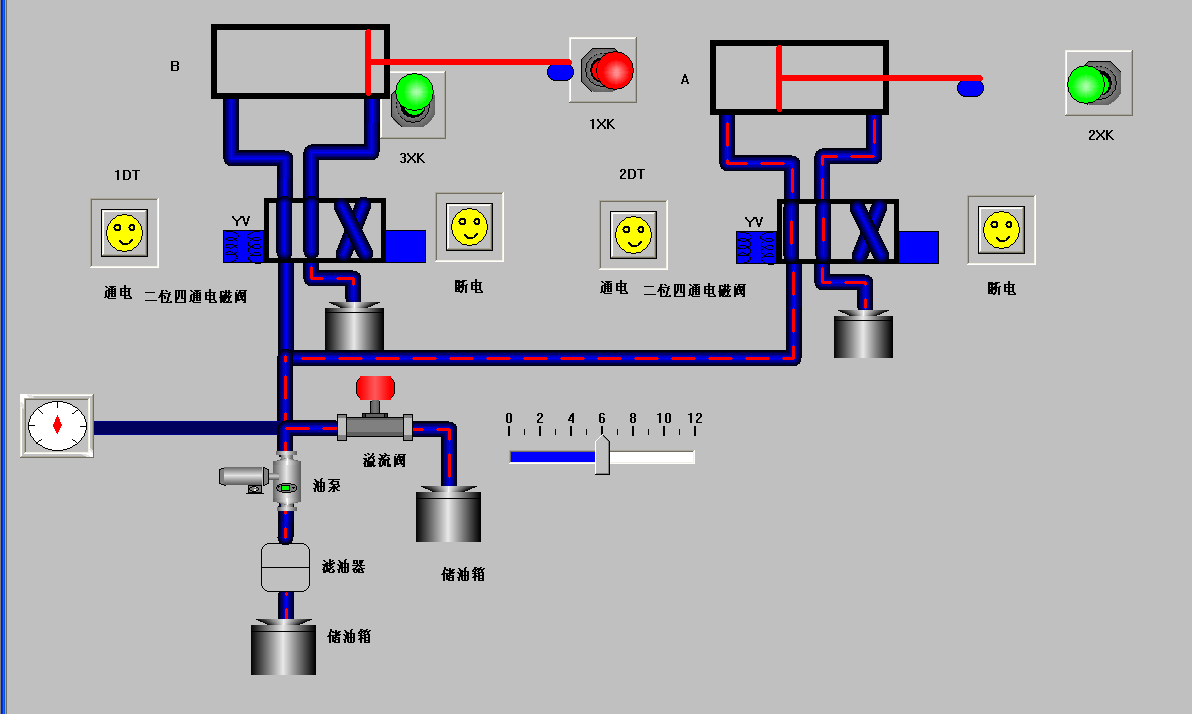

用電器行程開關的順序動作回路
五、基本參數：1、 實驗臺外形尺寸：1500×700×1800mm(長×寬×高)
2、 演示臺外形尺寸:700×700×1330mm(長×寬×高)
3、電源：220V 50Hz (市電)
4、液壓實驗泵站500×350×300mm(長×寬×高)
5、工作電源：AC：220V 永磁調速電機,調速范圍： 0-1500轉/分
6、安全限速范圍：1-1500轉/分 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
7、演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵*高壓力：Pmax＝1.5Mpa)
8、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
