LG-EX86型 32位微機原理與接口實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-EX86型 32位微機原理與接口實驗箱配有MKStudio集成開發環境，支持32/64位的Win XP~Win10操作系統，支持80X86匯編語言和C語言的源程序級編程與調試，支持寄存器、內存和外設接口芯片的非編程讀寫操作，支持常用的INT 21h功能調用，支持脫機模擬調試，滿足實模式和保護模式下微機原理與接口的實驗需求。

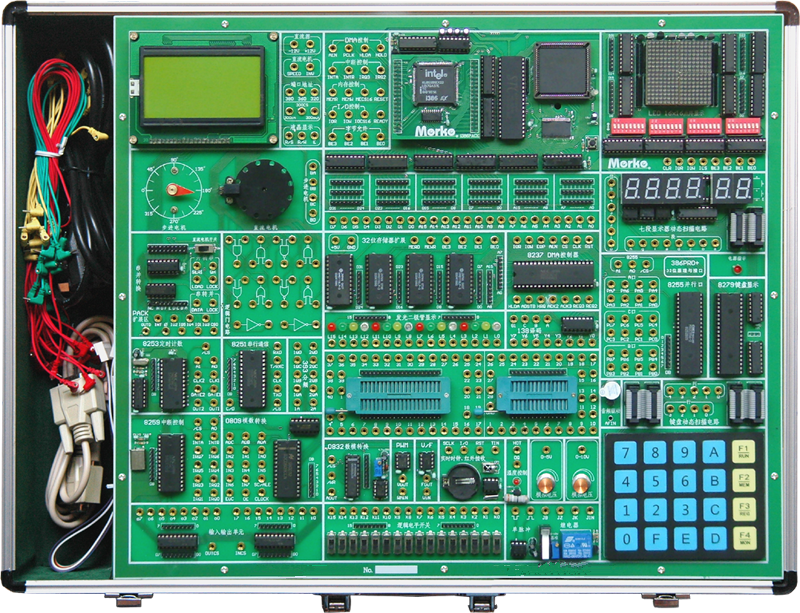

32位微機原理與接口實驗箱采用Intel i386EX嵌入式微處理器作為系統核心，全面支持80X86的16/32位微機原理與接口技術的實驗教學，為32位微處理器在微機教學中的運用構建了一個全開放、可開發、易拓展式的實驗環境。內外總線均為32位，支持32位I/O和內存讀寫。
一、系統功能特點：
1、開放特性
32位微機原理與接口實驗箱采用雙核架構，由管理CPU支撐系統集成開發環境的運作，承擔與PC聯機調試時通信數據交換所產生的硬件消耗，呈現給用戶的是一個完整而又透明、資源充分開放的32位微處理器。
2、總線特性
32位微機原理與接口實驗系統開放了總線寬度的動態選擇機制，把內存控制“MECS16”和I/O控制“IOCS16”列入用戶可定義的范圍，為了簡化電路連接，系統對這兩個輸入信號有缺省定義，分別為“32位內存”和“8位輸入輸出接口”，即當用戶擴展32位存儲器時可忽略對“MECS16”端的定義與連接；當I/O輸入輸出接口為8位時也無需考慮對“IOCS16”端的定義與連接。
3、尋址能力
32位微機原理與接口實驗系統構建了全覆蓋的尋址空間，系統內存可融入仼意段的0~1FFFh，實模式的可尋址范圍為16個段的0~1FFFh（其中F000為系統BIOS段），在保護模式以段寄存器作為索引，根據段描述符表定義32位段基址（包括界限及存取權等）與各種尋址方式所確定的32位有效地址相加產生32位內存單元的線性地址，再通過分頁部件形成32位物理地址的全覆蓋（在沒有分頁的情況下視32位內存單元的線性地址為其32位物理地址）。當低16位IP大于等于2000h時，系統的尋址目標指向外部存儲器擴展空間。
4、擴展能力
32位微機原理與接口實驗系統的內存和I/O擴展以字節操作為基準，把32位微處理器的四個“字節允許”信號BE3~BE0列入擴展定義的范圍，支持字節（8位）、字（16位）、雙字（32位）共三類指令的擴展尋址，并把DMA操作期間的字節定義融入到BE3~BE0選通端，使其擴展特性與微機實際應用無縫結合。
5、兼容特性
32位微機原理與接口實驗系統的微處理核可分離使用，可選配51PACK單片機內核模塊或86PACK十六位微機內核模塊，全面支持MCS-51單片機、十六位微機的原理應用與接口擴展實驗。
6、安全特性
32位微機原理與接口實驗系統引出的擴展總線均由隔離器件驅動，“隔離”設計保障了32位微處理核的安全，避免了誤操作、誤連線對CPU造成的損傷；“驅動”設計的目的提高了系統擴展總線的穩定性和可靠性。另外系統內置了具有短路保護、過流保護的高性能穩壓開關電源，進一步保障了系統的安全性。
7、虛擬儀器

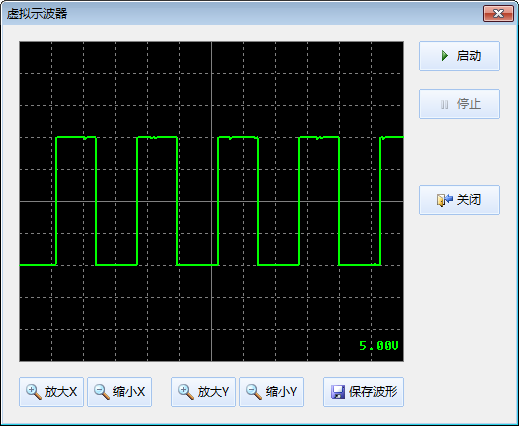

32位微機原理與接口實驗系統集成了虛擬示波器、虛擬電壓表功能，可測量實驗中實際產生的模擬信號、數字信號，通過PC軟件顯示波形和電壓值，支持波形X-Y縮放，并可將波形保存為BMP圖片用于實驗報告。
8、連線方式
系統提供了扁平線、排線和單線相結合的電路連線方式：數據總線、地址總線、控制總線及8芯以上的接口采用扁平連接或排線連接；讀寫控制、選通端采用單線連接，進一步優化了電路的搭接方式，提高了電路的連接效率。
二、實驗內容
（一）80X86實模式實驗項目
◆80X86微機原理及其程序設計實驗
1、系統認識實驗
2、數制轉換實驗
（1）十六進制數轉換為十進制數
（2） 十進制數轉換為十六進制數
3、碼制轉換實驗
（1）ASCII碼（數字符）轉換為十六進制數
（2）十六進制數轉換為ASCII碼
（3）ASCII碼（數字符）轉換為十進制數
（4）十進制數轉換為ASCII碼
（5）十進制數的ASCII碼轉換為BCD碼
（6）十進制BCD碼轉換為二進制數
4、運算類編程實驗
（1）二進制雙精度加法運算
（2）十進制的BCD碼減法運算
（3）乘法運算
5、分支程序設計實驗
6、循環程序設計實驗
（1） 計算S＝1＋2×3＋3×4＋4×5＋…＋N（N＋1）
（2） 求某數據區內負數的個數
7、排序程序設計實驗
（1） 氣泡排序法
（2）學生成績名次表
8、子程序設計實驗
（1） 求無符號字節序列中的最大值和最小值
（2） 求N！
9、查表程序設計實驗
10、INT 21h輸入輸出程序設計實驗
（1） 顯示A~Z共26個大寫英文字母
（2）INT 21H功能調用示例程序實驗
（3）在C語言使用INT 21h功能調用
（4） PC鍵盤下傳實驗箱七段碼顯示
（5）實驗箱鍵盤上傳PC屏幕顯示
◆80X86微機接口技術及其應用實驗
1、存儲器擴展實驗
2、8237可編程DMA控制器實驗
3、8259中斷控制器實驗
（1）內部8259中斷控制器
（2）外部8259中斷控制器
4、I/O擴展實驗（8位／16位）
5、8255并行口實驗
（1）8255 A/B/C口輸出方波
（2）8255 PA輸入／PB輸出
（3）8255控制交通燈
6、8253定時／計數器應用實驗
7、8251串行通信應用實驗
8、鍵盤掃描及顯示設計實驗
（1）8279鍵盤與顯示設計
（2）8255鍵盤與顯示設計
9、A/D模數轉換實驗
10、D/A數模轉換實驗
11、LCD 128×64圖形液晶實驗
12、音頻驅動實驗
13、 繼電器控制實驗
14、步進電機控制實驗
15、直流電機調速實驗
16、DS18B20數字溫度傳感器實驗
17、V/F電壓頻率轉換實驗
18、PWM輸出實驗
19、DS1302實時時鐘實驗
20、紅外遙控實驗
◆32位程序設計及其接口技術實驗
21、32位數據排序實驗
22、32位碼制轉換實驗
23、32位存儲器擴展實驗
24、8237可編程DMA控制器訪問32位存儲器的實驗
25、32位I/O擴展實驗
26、32位LED 16×16點陣顯示實驗
（二）80X86保護模式實驗項目
◆32位保護模式下的微機原理實驗
1、實模式到保護模式的切換
2、全局描述符及全局描述符表
3、局部描述符及局部描述符表
4、任務內無特權級變換的轉移
5、任務內有特權級變換的轉移
6、JMP/CALL指令實現任務切換
7、通過中斷門轉移的中斷與異常處理
8、通過陷阱門轉移的中斷與異常處理
9、通過任務門轉移的中斷與異常處理
◆32位保護模式下的內存擴展實驗
1、無分頁機制的內存擴展
2、有分頁機制的內存擴展
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
32位微機原理與接口實驗箱采用Intel i386EX嵌入式微處理器作為系統核心，全面支持80X86的16/32位微機原理與接口技術的實驗教學，為32位微處理器在微機教學中的運用構建了一個全開放、可開發、易拓展式的實驗環境。內外總線均為32位，支持32位I/O和內存讀寫。
1、開放特性
32位微機原理與接口實驗箱采用雙核架構，由管理CPU支撐系統集成開發環境的運作，承擔與PC聯機調試時通信數據交換所產生的硬件消耗，呈現給用戶的是一個完整而又透明、資源充分開放的32位微處理器。
2、總線特性
32位微機原理與接口實驗系統開放了總線寬度的動態選擇機制，把內存控制“MECS16”和I/O控制“IOCS16”列入用戶可定義的范圍，為了簡化電路連接，系統對這兩個輸入信號有缺省定義，分別為“32位內存”和“8位輸入輸出接口”，即當用戶擴展32位存儲器時可忽略對“MECS16”端的定義與連接；當I/O輸入輸出接口為8位時也無需考慮對“IOCS16”端的定義與連接。
3、尋址能力
32位微機原理與接口實驗系統構建了全覆蓋的尋址空間，系統內存可融入仼意段的0~1FFFh，實模式的可尋址范圍為16個段的0~1FFFh（其中F000為系統BIOS段），在保護模式以段寄存器作為索引，根據段描述符表定義32位段基址（包括界限及存取權等）與各種尋址方式所確定的32位有效地址相加產生32位內存單元的線性地址，再通過分頁部件形成32位物理地址的全覆蓋（在沒有分頁的情況下視32位內存單元的線性地址為其32位物理地址）。當低16位IP大于等于2000h時，系統的尋址目標指向外部存儲器擴展空間。
4、擴展能力
32位微機原理與接口實驗系統的內存和I/O擴展以字節操作為基準，把32位微處理器的四個“字節允許”信號BE3~BE0列入擴展定義的范圍，支持字節（8位）、字（16位）、雙字（32位）共三類指令的擴展尋址，并把DMA操作期間的字節定義融入到BE3~BE0選通端，使其擴展特性與微機實際應用無縫結合。
5、兼容特性
32位微機原理與接口實驗系統的微處理核可分離使用，可選配51PACK單片機內核模塊或86PACK十六位微機內核模塊，全面支持MCS-51單片機、十六位微機的原理應用與接口擴展實驗。
6、安全特性
32位微機原理與接口實驗系統引出的擴展總線均由隔離器件驅動，“隔離”設計保障了32位微處理核的安全，避免了誤操作、誤連線對CPU造成的損傷；“驅動”設計的目的提高了系統擴展總線的穩定性和可靠性。另外系統內置了具有短路保護、過流保護的高性能穩壓開關電源，進一步保障了系統的安全性。
7、虛擬儀器
32位微機原理與接口實驗系統集成了虛擬示波器、虛擬電壓表功能，可測量實驗中實際產生的模擬信號、數字信號，通過PC軟件顯示波形和電壓值，支持波形X-Y縮放，并可將波形保存為BMP圖片用于實驗報告。
8、連線方式
系統提供了扁平線、排線和單線相結合的電路連線方式：數據總線、地址總線、控制總線及8芯以上的接口采用扁平連接或排線連接；讀寫控制、選通端采用單線連接，進一步優化了電路的搭接方式，提高了電路的連接效率。
二、實驗內容
（一）80X86實模式實驗項目
◆80X86微機原理及其程序設計實驗
1、系統認識實驗
2、數制轉換實驗
（1）十六進制數轉換為十進制數
（2） 十進制數轉換為十六進制數
3、碼制轉換實驗
（1）ASCII碼（數字符）轉換為十六進制數
（2）十六進制數轉換為ASCII碼
（3）ASCII碼（數字符）轉換為十進制數
（4）十進制數轉換為ASCII碼
（5）十進制數的ASCII碼轉換為BCD碼
（6）十進制BCD碼轉換為二進制數
4、運算類編程實驗
（1）二進制雙精度加法運算
（2）十進制的BCD碼減法運算
（3）乘法運算
5、分支程序設計實驗
6、循環程序設計實驗
（1） 計算S＝1＋2×3＋3×4＋4×5＋…＋N（N＋1）
（2） 求某數據區內負數的個數
7、排序程序設計實驗
（1） 氣泡排序法
（2）學生成績名次表
8、子程序設計實驗
（1） 求無符號字節序列中的最大值和最小值
（2） 求N！
9、查表程序設計實驗
10、INT 21h輸入輸出程序設計實驗
（1） 顯示A~Z共26個大寫英文字母
（2）INT 21H功能調用示例程序實驗
（3）在C語言使用INT 21h功能調用
（4） PC鍵盤下傳實驗箱七段碼顯示
（5）實驗箱鍵盤上傳PC屏幕顯示
◆80X86微機接口技術及其應用實驗
1、存儲器擴展實驗
2、8237可編程DMA控制器實驗
3、8259中斷控制器實驗
（1）內部8259中斷控制器
（2）外部8259中斷控制器
4、I/O擴展實驗（8位／16位）
5、8255并行口實驗
（1）8255 A/B/C口輸出方波
（2）8255 PA輸入／PB輸出
（3）8255控制交通燈
6、8253定時／計數器應用實驗
7、8251串行通信應用實驗
8、鍵盤掃描及顯示設計實驗
（1）8279鍵盤與顯示設計
（2）8255鍵盤與顯示設計
9、A/D模數轉換實驗
10、D/A數模轉換實驗
11、LCD 128×64圖形液晶實驗
12、音頻驅動實驗
13、 繼電器控制實驗
14、步進電機控制實驗
15、直流電機調速實驗
16、DS18B20數字溫度傳感器實驗
17、V/F電壓頻率轉換實驗
18、PWM輸出實驗
19、DS1302實時時鐘實驗
20、紅外遙控實驗
◆32位程序設計及其接口技術實驗
21、32位數據排序實驗
22、32位碼制轉換實驗
23、32位存儲器擴展實驗
24、8237可編程DMA控制器訪問32位存儲器的實驗
25、32位I/O擴展實驗
26、32位LED 16×16點陣顯示實驗
（二）80X86保護模式實驗項目
◆32位保護模式下的微機原理實驗
1、實模式到保護模式的切換
2、全局描述符及全局描述符表
3、局部描述符及局部描述符表
4、任務內無特權級變換的轉移
5、任務內有特權級變換的轉移
6、JMP/CALL指令實現任務切換
7、通過中斷門轉移的中斷與異常處理
8、通過陷阱門轉移的中斷與異常處理
9、通過任務門轉移的中斷與異常處理
◆32位保護模式下的內存擴展實驗
1、無分頁機制的內存擴展
2、有分頁機制的內存擴展
