LGBX-WL01型網絡綜合布線實訓室
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、實訓室功能概述
網絡綜合布線實訓室是一個模擬真實網絡環境的教學場所，旨在讓學生通過實踐操作來掌握網絡布線技能，培養其動手能力和分析解決實際網絡布線問題的能力。通過模擬真實網絡環境，提供各種網絡設備和器材，讓學生進行實踐操作。通過實際操作，讓學生掌握網絡布線技能，包括線纜的端接、跳線的制作和測量、布線的安裝和測試等。完成從設計、安裝、測試到驗收的網絡綜合布線工程全過程的教學任務，使學生了解計算機網絡技術、拓樸結構，計算機網絡工程的規劃與建設，了解綜合布線系統，綜合布線系統中的傳輸介質，綜合布線工程的設計與施工等內容，分析典型的網絡工程與綜合布線項目，為今后從事網絡布線工程相關工作打下基礎。

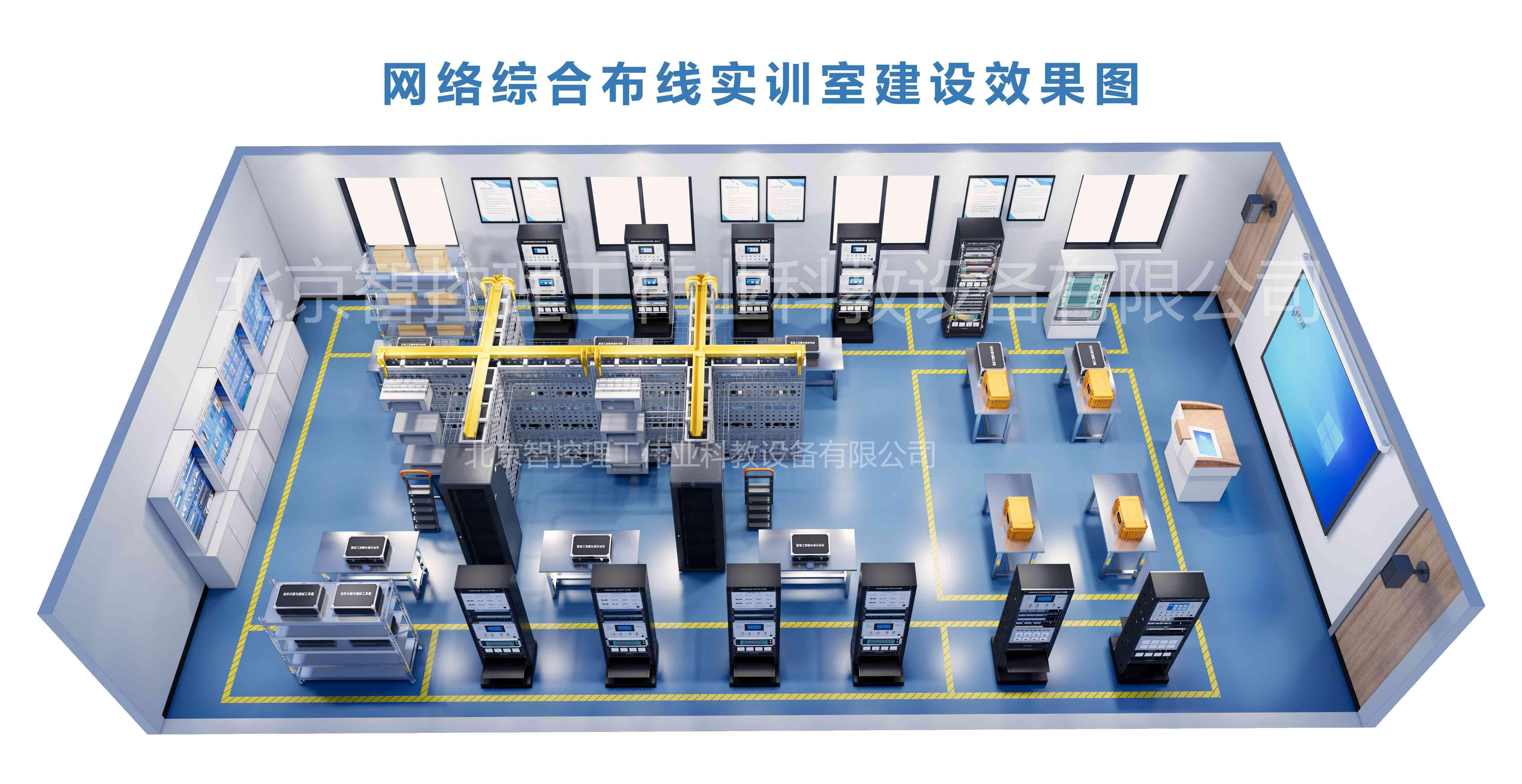

二、實訓室組成
（一）網絡綜合布線工程技術實訓裝置
實訓裝置采用新一代模塊化全鋼結構設計，可以實現模塊化裝配，主要有主體框架、多功能面板和管理間小機柜等部分組 成。框架采用30*30的方鋼焊接，安全穩固，移動方便；多功能面板大小統一設計，功能多樣，可以獨立更換及裝配。實訓裝 置內外均采用高強度全鋼結構設計，實訓裝置配置各種安裝孔，適合安裝各種IT類產品，進行工程技術實訓，設備分為上、中、下三層結構，模擬三層建筑結構，整體模塊化設計，能夠按照實訓場地尺寸合理布局，適合任意實訓場地的設備安裝與實訓。
1．產品尺寸：長5560mmx寬2780mmx高1980mm。
2．產品結構：全鋼結構，模塊化設計，產品重量，約1000kg。
3．產品配置：高強度金屬焊接框架12套，金屬焊接立柱3套，多功能全金屬活動墻體面板48塊，側面板12塊，6U機柜4個，光纖入戶信息箱1個，安全開關組1套，可旋轉地腳16個。
（二）銅纜配線端接與測試實訓裝置
1．產品尺寸：長600mmx寬550mmx高1800mm
2．產品重量：約65kg，實訓人數可滿足2-4人/臺同時實訓。
3．產品結構：設備為19英寸38U開放式機架結構，全鋼結構，采用1.5mm冷軋鋼板，落地安裝、立式操作；立柱板孔采用標準化處理，能夠安裝各種符合標準的IT工程網絡設備的安裝；配置智能語音播放系統一套，可以自動播放語音解說詞，方便實訓教學。
4．產品配置：
(1)標準19寸38U開放式機架1套；
(2)銅纜跳線制作與測試實訓裝置1臺；
(3)110型通信跳線架2個；
(4)銅纜通信跳線端接與測試實訓裝置1臺；
(5)24口六類屏蔽配線架空架1個；
(6)機架式網絡理線架2個；
(7)銅纜4組合工作區面板1套；
(8)110型通信跳線架5對連接塊40個；
(9)19寸1U零件/工具盒托盤1個；
(10)19寸1U PDU電源插座1個；
(11)機架式智能語音播放系統1套；
(12)五孔地插式電源插座1個；
(13)雙口地插式信息插座1個。
（三）光纜配線端接與測試實訓裝置
1．產品尺寸：長600mmx寬550mmx高1800mm
2．產品重量：約65kg，實訓人數可滿足2-4人/臺同時實訓。
3．產品結構：設備為19英寸38U開放式機架結構，全鋼結構，采用1.5mm冷軋鋼板，噴塑處理，防火防靜電、落地安裝、立式操作；立柱板 孔采用標準化處理，能夠安裝各種符合標準的IT工程網絡設備的安裝；配置智能語音播放系統一套，方便實訓教學。
4．產品配置：
(1)標準19寸38U開放式機架1套；
(2)19寸機架式LC光纖配線架1臺；
(3)48口光纖配線架(ODF)1臺；
(4)19寸1U零件/工具盒托盤1個；
(5)五孔地插式電源插座1個；
(6)8U機架式光纖配線端接實訓裝置1臺；
(7)19寸機架式FC光纖配線架1臺；
(8)機架式網絡理線架4個；
(9)19寸1U PDU電源插座1個；
(10)雙口地插式信息插座1個。
(11)19寸機架式SC光纖配線架1臺；
(12)19寸機架式ST光纖配線架1臺；
(13)光纖4組合工作區面板1套；
(14)機架式智能語音播放系統1套；
（四）網絡綜合布線系統安裝與維護考核裝置
1．產品尺寸：長610mm×寬610mmx高2000mm
2．產品重量：約70kg，實訓人數可滿足4-6人/臺同時實訓。
3．產品結構：設備為標準19英寸41U,全開放式機架結構；全鋼結構，采用1.5mm冷軋鋼板，噴塑處理，防火防靜電、落地安裝、立式操作。
4．產品配置：
(1)第二代網絡綜合布線系統安裝與維護技能鑒定集裝架1套；
(2)銅纜跳線制作與測試實訓裝置1臺；
(3)銅纜通信跳線端接與測試實訓裝置1臺；
(4)銅光纖配線端接實訓裝置1臺；
(5)多媒體光纖入戶信息箱1個；
(6)工作區信息插座安裝模塊1套；
(7)測試跳線套包1套；
(8)配套網絡設備和器材1套；
（五）網絡綜合布線故障模擬與檢測實訓裝置
1．產品尺寸：長600mmx寬550mm×高1800mm
2．產品重量：約80kg，實訓人數可滿足2-4人/臺同時實訓。
3．產品結構：設備為19英寸38U開放式機架結構，全鋼結構，采用1.5mm冷軋鋼板，噴塑處理，防火防靜電、落地安裝、立式操作。立柱板孔采用標準化處理，能夠安裝各種符合標準的IT工程網絡設備的安裝；配置智能語音播放系統一套，可以自動播放語音解 說詞，方便實訓教學。
4．產品配置
(1)標準19寸38U開放式機架1套；
(2)銅纜跳線制作與測試實訓裝置1臺；
(3)銅纜網絡故障演示裝置1臺；
(4)光纖性能測試實訓裝置1臺；
(5)光纜網絡故障演示裝置1臺；
(6)超五類網絡配線架1個；
(7)110型通信跳線架1個；
(8)19寸機架式SC光纖配線架1臺；
(9)LC光纖配線架1臺；
(10)機架式網絡理線架2個；
(11)19寸1U零件/工具盒托盤1個；
(12)19寸1U PDU電源插座1個；
(13)機架式智能語音播放系統1套；
(14)五孔地插式電源插座1個。
（六）銅纜網絡綜合布線實訓臺
1．產品尺寸：長1800mmx寬650mmx高1800mm
2．產品重量：約150kg，實訓人數可滿足4-6人/臺同時實訓。
3．產品結構：設備采用全鋼柜式操作臺結構，主體上下分兩層，上層為三聯標準19寸面板結構，下層為柜體結構，可以存放設備及耗材；立 柱板孔及背部板孔均采用標準化處理，能夠安裝各種符合標準的T工程網絡設備的安裝；配置智能語音播放系統一套，可以自動 播放語音解說詞，方便實訓教學。
4．產品配置：
(1)全鋼柜式操作臺1套；。
(2)銅纜跳線制作與測試實訓裝置1臺；
(3)銅纜通信跳線端接與測試實訓裝置1臺；
(4)銅纜網絡故障演示裝置1臺；
(5)實訓與技能大賽考核信息管理系統1套；
(6)無線接收收發器1套；
(7)24口超五類網絡配線架2個；
(8)24口六類屏蔽配線架空架1個；
(9)110型通信跳線架3個；
(10)機架式網絡理線架3個；
(11)銅纜4組合工作區信息面板2套；
(12)110型通信跳線架5對連接塊40個；
(13)19寸1U PDU電源插座1個；
(14)機架式智能語音播放系統1套；
(15)多功能布線實訓螺孔板1套。
（七）全光網綜合布線實訓平臺
1．產品尺寸：長1800mmx寬650mmx高1800mm
2．產品重量：約150kg，實訓人數可滿足4-6人/臺同時實訓。
3．產品結構：設備采用全鋼柜式操作臺結構，主體上下分兩層，上層為三聯標準19寸面板結構，下層為柜體結構，可以存放設備及耗材；立 柱板孔及背部板孔均采用標準化處理，能夠安裝各種符合標準的IT工程網絡設備的安裝；配置智能語音播放系統一套，可以自動 播放語音解說詞，方便實訓教學。
4．產品配置：
(1)全鋼柜式操作臺1套；
(2)光纖配線端接實訓裝置1臺；
(3)光纖性能測試實訓裝置1臺；
(4)8U機架式光纜網絡故障演示裝置1臺；
(5)SC光纖配線架1臺；
(6)LC光纖配線架1臺；
(7)19寸機架式FC光纖配線架1臺；
(8)ST光纖配線架1臺；
(9)機架式網絡理線架4個；
(10)光纖配線架(ODF)1臺；
(11)光纖4組合工作區面板1套；
(12)1U PDU電源插座1個；
(13)機架式智能語音播放系統1套；
(14)臥式光纜接續盒1個；
(15)壁掛式光纜分纖箱1個。
（八）光纖熔接實訓設備
產品尺寸：長145mmx寬165mmx高145mm
產品重量：1.965KG，電壓功率：220V/75W
產品配置：硬攜帶箱1個，熔接機主機1個，光纖切割刀1把，電池1塊，適配器1個，備用電極1對，電源線1條，肩帶1條，酒精泵1個，米勒鉗1把。
（九）網絡綜合布線工具箱
|
產品名稱 |
網絡綜合布線工具箱 |
光纖熔接工具箱 |
光纖冷接與測試工具箱 |
|
|
產品尺寸 |
長515×寬365×高185(mm) |
長435x寬300x高140(mm) |
長435×寬300x高140(mm) |
|
|
產品配置 |
1.鋁型材工具箱1個； 2.RJ45網絡壓線鉗2把； 3.單口打線鉗2把； 4.剝線器2個； 5.通斷測試儀2個； 6.五對打線刀鉗1把； 7.語音打線鉗1把； 8.十字螺絲刀1把； 9.一字螺絲刀1把； 10.老虎鉗1把； 11.尖嘴鉗1把； 12.斜口鉗1把； 13.活動扳手1把； 14.線槽剪1把； 15.鋸弓1把； 16.鋼鋸條5根； 17.線管剪1把； 18.φ20彎管器1個； 19.5m穿線器1條；20.美工刀1把； |
21.鋼卷尺1把； 22.微型計算器1個； 23.鑷子1把； 24.不銹鋼角尺1把； 25.條形水平尺1把； 26.M6絲錐2個； 27.絲錐架1把； 28.Φ4麻花鉆頭2個； 29.Φ6麻花鉆頭2個； 30.中8麻花鉆頭2個； 31.十字批頭2個。 |
1.鋁型材工具箱1個； 2.蛇頭鉗1把； 3.鋼絲鉗1把； 4.斜口鉗1把； 5.尖嘴鉗1把； 6.活動扳手1把； 7.橫向開纜刀1把； 8.凱夫拉剪刀1把； 9.剝皮鉗1把； 10.米勒鉗1把； 11.美工刀1個； 12.記號筆1支； 13.清洗球1個； 14.鋼卷尺1把； 15.手電筒1把； 16.鑷子1把； 17.酒精泵1個； 18.組合螺絲批1把； 19.微型螺絲批1把； 20.背帶1條； 21.無塵紙1包； 22.熱縮套管1包； 23.紅光筆1個。 |
1.鋁型材工具箱1個； 2.光功率計1個； 3.紅光筆1支； 4.皮線剝皮鉗1把； 5.光纖切割刀1把； 6.多用剪刀1把； 7.光纖剝皮鉗1把； 8.剝線鉗1把； 9.米勒鉗1把； 10.快速連接器10個； 11.通用型光纖冷接子10個； 12.老虎鉗1把； 13.斜口鉗1把； 14.酒精泵1個； 15.無塵紙1包； 16.導軌條1個。 |
|
產品特點 |
1.工具箱采用圓弧形鋁型材和鋁板外殼加工制作，美觀大方，便于攜帶。 2.內部專門為每一種工具開模設計成型的凸凹式海綿槽位，固定每一種工具，存取方便。 3.選用工具均為工程常見常用的品牌工具，結實耐用。 |
|||
（十）數據中心工程布線光電展示實訓裝置
1．產品尺寸：長600mmx寬600mmx高2000mm
2．產品重量：約80k，實訓人數可滿足8-10人/臺同時實訓。
3．產品配置：
(1)標準19寸37U機柜1個；
(2)光電收發器1臺；
(3)千兆路由器1個；
(4)千兆交換機1個；
(5)超五類網絡配線架1個；
(6)六類屏蔽網絡配線架1個；
(7)110型通信跳線架1個；
(8)銅纜4組合工作區信息面板1套；
(9)25□RJ45語音配線架1個；
(10)光纖配線架1個；
(11)抽拉式光纖配線架1個；
(12)48口光纖配線架(ODF)1臺；
(13)光纖4組合工作區面板1套；
(14)機架式智能語音播放系統1套；
(15)機架式網絡理線架8個。
（十一）光纜交接箱工程布線光電展示實訓裝置
1．產品尺寸：長600mmx寬550mm×高1800mm
2．產品重量：約65kg，實訓人數可滿足8-10人/臺同時實訓。
3．產品配置：
(1)四網合一光纜交接箱1個；
(2)接地基座裝置1套；
(3)盒式光分路器(1分16)8個；
(4)一體化熔纖托盤16個；
(5)SC尾纖144芯(12層);
(6)SC光纖耦合器192個；
(7)光纜固定板1套；
(8)光纖掛線柱1套；
(9)5米12芯室外光纜4根；
(10)5米48芯室外光纜4根；
(11)機架式智能語音播放系統1套；
(12)光電展示系統1套。
（十二）網絡綜合布線展示柜
由網絡綜合布線銅纜展示柜、網絡綜合布線光纜展示柜、網絡綜合布線工具展示柜、網絡綜合布線配件展示柜組成。
三、實訓項目
項目一：認識網絡綜合布線系統
任務1:認識網絡綜合布線職業發展
任務2:認識網絡綜合布線系統
任務3:認識網絡綜合布線系統工程常用標準
任務4:認識網絡布線工程的常用工具和器材
項目二：雙絞線電纜操作技術實訓
任務1:認識雙絞線電纜
任務2:雙絞線電纜抽線和盤線
任務3:雙絞線電纜的尋線與標識方法
任務4:雙絞線電纜的剝線方法
項目三：水晶頭端接技術實訓
任務1:超五類水晶頭的端接與測試
任務2:六類水晶頭的端接與測試
任務3:套裝水晶頭的端接與測試
項目四：網絡模塊端接技術實訓
任務1:網絡模塊的端接與測試
任務2:屏蔽網絡模塊的端接與測試
任務3:語音模塊端接與測試
項目五：網絡機柜設備端接技術實訓
任務1:網絡機柜及設備的安裝與拆卸
任務2:網絡配線架的端接與測試
任務3:語音配線架的端接與測試
任務4:110型通信跳線架的端接與測試
任務5:機柜布線的理線技術
任務6:銅纜鏈路的測試
項目六：光纖熔接技術實訓
任務1:光纜開纜技術
任務2:光纖熔接技術
任務3:光纖盤纖方法
任務4:光纜鏈路的測
項目七：光纖冷接技術實訓
任務1:光纖快速連接頭的制作
任務2:皮線光纜冷接子的制作
任務3:室內光纜冷接子的制作
項目八：智能家居布線技術實訓
任務1:家庭多媒體信息箱的安裝
任務2:路由器的安裝與調試
任務3:攝像頭的安裝和調試
任務4:可視對講系統的安裝與調試
項目九：綜合布線工程施工技術
任務1:信息插座的安裝
任務2:PVC線管的安裝與穿線
任務3:PVC線槽的安裝與布線
任務4:塑料軟管的安裝與布線
任務5:金屬線槽安裝與布線
任務6:橋架安裝與布線
項目十：基于世界技能大賽的綜合實訓
任務1:認識世界技能大賽項目——信息網絡布線項目
任務2:解讀世界技能大賽全國選拔賽樣題
任務3:信息網絡布線競賽訓練方法
