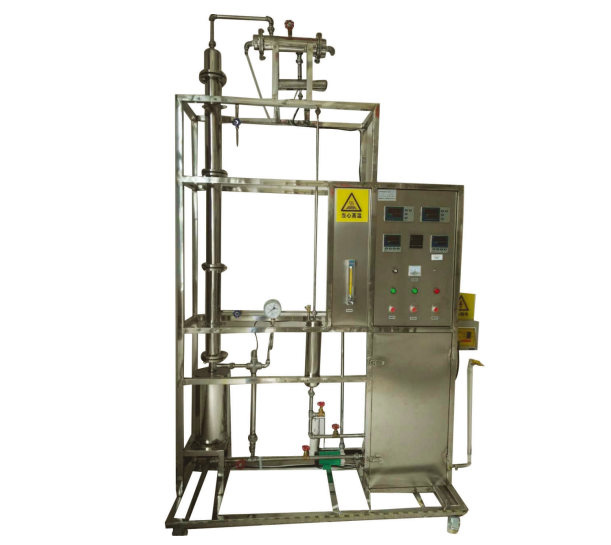

LGH-TJL01型 填料塔精餾實驗裝置
品牌:理工偉業 咨詢電話:010-82827827 82827835
(LGH-TJL01A型 數字型填料塔精餾實驗裝置)
一、裝置特點
1.填料塔精餾實驗裝置美觀大氣,結構設計合理,整體感強,能夠充分體現現代化實驗裝置的概念。
3.設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
4.填料塔精餾實驗裝置塔主體、冷凝器和儲槽均采用304不銹鋼制造,工藝精細,制作精良。
5.進料液與塔釜殘液換熱,實現廢熱再利用,體現精餾過程充分利用熱能的工程化概念。
6.手動和自動方式精確控制回流比,可實現全回流和部分回流操作。
7.填料塔精餾實驗裝置采用結構上的巧妙設計控制塔釜液位,以避免電加熱器干燒。
8.整套設備除去特殊材料外均采用工業用304不銹鋼制造,所有裝備均進行精細拋光處理,體現了整個裝置的工藝完美性。
9.裝置設計可360度觀察,實現全方位教學與實驗。

二、裝置功能
1.了解填料精餾塔及其附屬設備的基本結構,掌握精餾過程的基本操作方法。
2.學會判斷系統達到穩定的方法,掌握測定塔頂、塔釜溶液濃度的實驗方法。
3.掌握回流比的調節方法,研究回流比對精餾塔分離效率的影響。
三、設計參數
1.上升蒸汽量:2L/h。
2.回流比:4--∞。
3.塔頂濃度≥80%
四、公用設施
1.水:裝置需冷卻水,自來水通過裝置接口及轉子流量計進入塔頂的冷凝器后排出。
2.電:電壓AC220V,功率2.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)
3.實驗物料:乙醇—水,外配設備:阿貝折光儀、超級恒溫器、乙醇(用戶自配)
五、主要設備
1.304不銹鋼塔體:φ50×1300mm,可調節進料位置,每段塔節都設有進料口和取
樣口,內裝規整的φ3*3拉西環填料。
2.304不銹鋼再沸器:再沸器直接置于精餾塔下部,采用不銹鋼制作,內置電加熱管加熱。總加熱功率2000W,可調;分兩組,各1000W,兩組采用先進的溫控儀表自動控制,承擔精餾塔的溫度控制調節。
3.不銹鋼冷凝器:冷凝器殼體采用304不銹鋼制作。換熱管采用傳熱效率較高的銅管制作,管徑φ12mm、壁厚1mm,換熱面積0.028m2。冷凝器下部與精餾塔體直接相連,以減少熱損失。
4.304不銹鋼進料罐:容積約15L,304不銹鋼出料罐:容積約5L。
5.MP-20RM防腐型磁力泵,流量40L/h、揚程2.5m、輸入功率30W,進行連續精餾實驗時可通過加料出口閥、流量計向精餾塔加料。進料量:2.5-25L/h。
6.溫度傳感器:Pt100鉑電阻,顯示精度0.1℃,插入長度可調整,直徑φ3mm,檢測精餾塔塔底、塔體及塔頂溫度。
7.回流系統:由2個24V電磁閥和時間繼電器控制回流比。
8.熱電偶溫度傳感器 :0—100℃(8支)。
9.宇電AI704多路溫度顯示儀。
10.宇電AI518溫度控制儀。
11.宇電AI501H回流比控制顯示儀。
12.電器:接觸器、開關、漏電保護空氣開關。
13.304不銹鋼管路、管件及閥門。
14.304不銹鋼儀表柜:測控、電器設備在實驗架上。
15.304不銹鋼材質框架1600*550*1600mm(長×寬×高),帶腳輪及禁錮腳。
六、測控組成
| LGH-TJL01型 填料塔精餾實驗裝置 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 進料流量 | 磁力泵 | 轉子流量計 | 手動調節 | |
| 回流比 | 回流比繼電器 | 回流比控制顯示儀 | 手動 | |
| 液體溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
| 塔釜溫度 | Pt100鉑電阻 | 數字溫度控制儀 | 固態調壓模塊 | |
| LGH-TJL01A型 數字型填料塔精餾實驗裝置 | 進料流量 | 磁力泵 | 轉子流量計 | 手動調節 |
| 塔釜液位 | 液位傳感器 | 數字顯示儀表,精度:0.5%FS | 自動 | |
| 塔釜壓力 | 壓力傳感器 | 數字顯示儀表,精度:0.5%FS | 無 | |
| 液體溫度 | Pt100鉑電阻 | 數字溫度儀表,精度:0.5%FS | 無 | |
| 回流比 | 回流比繼電器 | 回流比控制儀,精度:0.5%FS | 自動 | |
| 塔釜溫度 | Pt100鉑電阻 | 數字溫度控制儀,精度:0.5%FS | 固態調壓模塊 |
七、LGH-TJL01A數字型增加的功能
1.實驗除可直接在控制柜進行所有操作外,還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式,配套實驗數據采集及數據處理軟件。數據可通過U盤導出,可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作,并安裝安全聯鎖保護和自動報警裝置,保證設備正常安全運行。
2.液位計傳感器,500mm插入式液位計,4-20mA遠傳輸出,流量檢測機構。
3.塔釜壓力:壓力傳感器,測量范圍:0-0.1MPa,精度0.5級。
4.回流系統:由2個24V電磁閥和時間繼電器控制回流比。
5.宇電AI704M(帶485接口)多路溫度顯示儀。
6.宇電AI501(帶485接口)壓力數字顯示儀。
7.宇電AI501(帶485接口)液位數字顯示儀。
8.宇電AI518(帶485接口)溫度控制儀,(帶手動功能)。
9.宇電AI501H(帶485接口)回流比控制顯示儀。
