臥式

二、顯著特點:
1、配置電路圖講解、繪制電化教學軟件
2、配置考核系統監控系統軟件
3、配置家電演示軟件
4、采用特殊技術，徹底解決由工分割電路帶來的圖象拖尾問題。
5、所配軟件可通過人機對話進行故障模 擬、故障分析、資料查詢等操作。若再配上投影儀等輔助多媒體設施，進行電化教學，效果會更加理想。
6、黑白、彩色顯管采用臥式安裝結構，不僅降低了實驗臺的高度，而且避免了光線直射學生的眼睛，從而保護學生的視力。
7、顯示儀表全部采用數字式，讀取數據直觀、 準確。
8、學生臺配備答題器，方便教師完成對學生技能的考核。
三、考核系統特點：
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置20多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
四、實驗機種配置:
1、配置電路圖講解、繪制電化教學軟件
2、配置家電演示軟件
3、彩色三洋單片線路電視機（I2C智能總線控制，帶AV/TV轉換和重低音）；
4、DVD視盤機（兼容超級VCD/CVD/SVCD/DVCD/MP3/CD等）；
5、音響功率放大器（帶數碼混響及動態熒光顯示）；
6、AC-3、DTS雙解碼及5.1聲道環繞聲功率放大器；
7、多功能信號源；
8、黑白東芝兩片集成電路電視機；
9、黑白UPC三片集成電路電視機；
10、調頻、調幅超外差式立體聲收音機；
11、雙聲道立體聲錄放機；
12、考試、考核系統；
五、設備性能

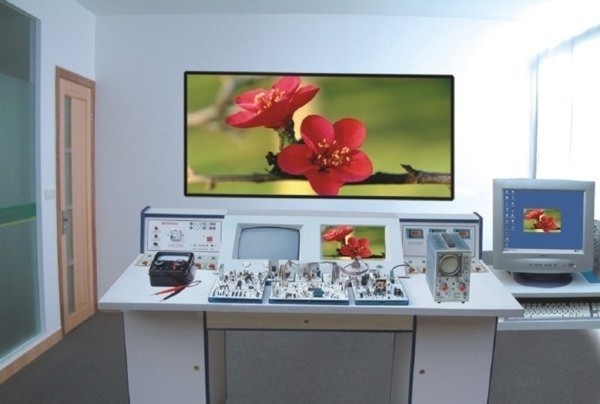

本裝置由實訓臺、實訓桌、顯像管箱、5.1聲道揚聲器系統和實訓組件五部分組成
1.實訓臺
（1）交流電源（均帶有過流保護）輸出電源： 市電不隔離輸出 220V 50Hz隔離變壓器輸出 220V 50Hz彩電遙控電源14.5V 50Hz
（2）直流電源:±24V/+12V/+5V
（3）彩色信號發生器
① 輸出信號頻率范圍：第12頻道
② 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇
③ 輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口
④ 信號制式：PAL-D/K
（4）智能考核接口單元：答題器接口、PC機串行接口、彩電模塊接口
2．顯像管箱：
采用14吋顯像管（彩虹管），內置消磁線圈
14吋黑白顯像管，內置消磁線圈
3．實訓組件：
（1）TA兩片遙控彩電模塊
采用TA（東芝）二片機芯（TA7680、TA7698）和M50436－560SP遙控系統，具有全遙控、自動存臺功能。可設置故障點。
（2）三洋I2C遙控彩電模塊
采用采用三洋單片機電路(LA76810)，配合三洋單片遙控電路(LC863528系列微處理器)，具有集成度高、電路大大簡化、I2C總線控制、全遙控、自動存臺等特點，內置智能實訓考核電路系統，可由電腦設置21個隱蔽故障點完成智能實訓考核。設有智能故障轉換接口單元、遙控器單元、紅外接收控制單元、鍵盤控制單元、伴音輸出電路單元、小信號處理IC單元、總線IC單元、行幀處理電路單元、隔離開關穩壓電路單元、內置設故排故系統
（4）黑白機實訓模塊
采用NEC公司的uPC三片集成電路，設有交流14.5V電源輸入端口、串聯穩壓電源單元、圖像中頻放大與檢波單元幀掃描單元、同步分離單元、視頻放大單元、AFC行振蕩行推動行輸出單元、伴音中放鑒頻與功放單元，可設置故障點。
（5）集成調幅收音機模塊：AM頻率范圍中波533kHz～1605kHz、中頻頻率465kHz，可設置故障點。
（6）集成調頻調幅收音機模塊：FM頻率范圍88MHz～108 MHz、調制信號頻率范圍100～10000Hz、中頻頻率10.7M、*大頻偏75 kHz、靈敏度小于1uV、不失真功率大于1W，可設置故障點。
（7）卡拉OK模塊：雙路話筒輸入、左右聲道輸入輸出、音量及混響調節，可設置故障點。
（8）5.1聲道解碼器及立體聲功放模塊：杜比AC-3解碼器、左右聲道輸出、重低音輸出、中置輸出、TO立體聲功放輸出。
（9）DVD機模塊：DVD 機芯及伺服電路單元、DVD鍵盤控制、顯示及遙控單元、DVD內置穩壓電源、DVD光盤，可設置故障點。
（10）5．1聲道揚聲器系統 ：左右立體聲高低音主揚聲器、中置揚聲器、后置重低音揚聲器、左右環繞揚聲器。
（11）智能實訓考核系統 系統由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是由顯示屏、輕觸鍵盤、微處理器、存儲器、通信模塊組成。
考核系統的功能：
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置20多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
4．實訓桌：
桌面為防水、防火、耐磨高密度板，結構堅固。設有抽屜和柜門，用于放置工具和資料等。
1、臥式學生實驗臺規格：（每臺2座）長：810mm×寬：440mm×高：200mm
2、實驗桌規格：（每桌2座）長：1600mm×寬：850mm×高：750mm
3、教師控制臺：（每臺學生桌電源由教師控制）長：2200mm×寬：850mm×高：750mm×總高：950mm
五、家用電器實驗室設備技術參數要求：
（一）工作條件：
1、環境溫度：攝氏0度--攝氏40度
2、相對濕度：不低于85%
3、連續工作時間：≥24小時
4、整機功耗：＜200W
5、工作電源：AC220V±10% 50Hz
6、正常輸入電壓：AC200V±10% 50Hz
7、額定電流：≤2A
8、交流電壓表、電流表精度：2.5級（按教學大綱要求）
9、漏電保護開關 漏電動作電流≤30mA 動作時間≤0.1秒
10、電視頻道范圍：VHF UHF 870MHz[CATV]
11、圖像重復率不低于90%
12、大面積圖像對比度：≥50%
13、光柵亮度不均勻性：≤35%
14、圖像分辨率：水平≥250線
15、同步范圍：2.2Vp-P(H)
16、保證圖像穩定的電源電壓：220±20%（彩色） 220±10%（黑白）
17、音頻輸出不失真功率：>1W
18、電源消耗功率：黑白電視機：≤40W 彩色電視機：≤65W
19、屏幕尺寸：黑白電視機-14英寸顯像管 彩色電視機-14英寸顯像管
20、彩色電視機制式：PAL-D
21、圖像中頻為：38.5MHz(彩電) 38MHz（黑白）
22、伴音中頻為：6.5MHz
23、中頻增益：>60db
24、收音機技術指標：
⑴調幅收音機
a、AM頻率范圍：中波：535KHz-1605KHz
b、中頻頻率：465KHz
c、選擇性：優于15db
d、靈敏度：MW優于3mvm
不失真功率：>1W
e、電源功率：≤3W
⑵調頻收音機
a、頻率范圍： 88MHz-108MHz
b、調制信號的頻率范圍：100∽15000Hz，*大頻偏75KHz
c、靈敏度：≤1MW
d、鏡像抑制性能優于：20db
e、不失真功率：>1W
f、電源功率：≤3W
25、磁帶錄音機：
a、帶速：4.76cm/s±5% 抖晃率≤35%RMS（JIS）
b、頻響：100Hz-6KHz　
c、信噪比：≤15db
d、放音靈敏度：315Hz -76db
26、DVD機：
a、工作狀態 水平：15度 鋁垂：15度
b、控制方式：電控
c、物鏡特性：焦距（f）：3.86mm 數字光圈（NA）：0.45mm工作距離（WD）：2.1mm
d、激光波長（λ）：760-800μm
六、智能家電音視頻維修技能實訓考核裝置主要配置表(20臺配置)序號
八、實驗項目（必須滿足167個項實訓項目）
1、利用電視信號發生器測試與檢修黑白電視機的方法；
2、利用電視信號發生器測試與檢修彩色電視機的方法；
3、調頻、調幅立體聲收音機工作原理的分析；
4、調頻、調幅立體聲收音機的操作與實驗方法；
5、錄放機基本參數的測試方法；
6、錄放機的操作與實驗方法；
7、東芝二片彩電微處理器M50436-560SP的認識與功能分析；
8、東芝二片彩電微處理器M50436-560SP遙控電路常見故障的檢修方法；
9、東芝二片彩電公共通道與伴音通道的電路分析；
10、東芝二片彩電TA7698解碼電路與圖像電路分析；
11、了解模擬量控制的原理；
12、行頻、行幅的調整；
13、紅外遙控器的發送與接收；
14、幀頻、幀幅和幀中心的調整；
15、聚焦的調整；
16、白平衡的調整；
17、副亮度的調整；
18、色同步相位的調整；
19、延時解調器幅度的調整；
20、屏幕字符位置的調整；
21、東芝二片彩電AFT電壓丟失，不能預置故障演示；
22、東芝二片彩電L頻段電壓丟失，L頻段節目不能預置故障演示；
23、東芝二片彩電微處理器無亮度控制信號輸出，亮度失控故障演示；
24、東芝二片彩電微處理器無音量控制信號輸出，音量失控故障演示；
25、東芝二片彩電微處理器第8腳無AFT開關信號輸出，不能預置故障演示；
26、東芝二片彩電U頻段電壓丟失，U頻段節目不能預置故障演示；
27、東芝二片彩電AFT開關信號丟失，不能鎖臺故障演示；
28、東芝二片彩電不能正常提取存儲器數據，無法選臺故障演示；
29、東芝二片彩電存儲器-30V擦除電壓丟失，不能更新數據故障演示；
30、東芝二片彩電行脈沖丟失，無字符故障演示；
31、東芝二片彩電字符消隱信號丟失，字符竄色、模糊不清故障演示；
32、東芝二片彩電場同步脈沖丟失，不能鎖臺；
33、東芝二片彩電AV/TV控制信號丟失，不能進行AV/TV轉換故障演示；
34、東芝二片彩電0~30V調諧電壓和U段電壓異常，不能調諧電臺故障演示；
35、東芝二片彩電0~30V調諧電壓和H段電壓異常，不能調諧電臺故障演示；
36、東芝二片彩電M50436的第2腳的音量控制信號未送到TA7680的第1腳，音量失控故障演示；
37、東芝二片彩電TA7680局部損壞，無聲音故障演示；
38、東芝二片彩電TA7680的AGC電路異常，圖像效果變差故障演示；
39、東芝二片彩電視頻輸出異常，無圖像故障演示；
40、東芝二片彩電6。5M伴音中頻丟失，無聲音故障演示；
41、東芝二片彩電聲音通道故障，無聲音故障演示；
42、東芝二片彩電中放無音頻信號輸出，無聲音故障演示；
43、東芝二片彩電伴音功放對管有一只損壞，音質變差，音量變小故障演示；
44、東芝二片彩電中放無視頻信號輸出，無圖象、無光柵故障演示；
45、東芝二片彩電色度延遲信號丟失，彩色變淡，有爬行現象故障演示；
46、東芝二片彩電4.43M晶振損壞,無彩色故障演示；
47、東芝二片彩電TA7698局部損壞,出現水平一條亮線故障演示；
48、東芝二片彩電場同步信號丟失,場不同步故障演示；
49、東芝二片彩電消亮點電路故障,關機有亮點. 故障演示；
50、東芝二片彩電亮度信號丟失,圖像變暗、模糊不清故障演示；
51、東芝二片彩電G-Y信號丟失，缺綠色故障演示；
52、東芝二片彩電B-Y信號丟失，缺藍色故障演示；
53、東芝二片彩電R-Y信號丟失，缺紅色故障演示；
54、東芝二片彩電對比度電路故障，圖像暗淡、對比度差故障演示；
55、東芝二片彩電行同步信號丟失，行不同步故障演示；
56、東芝二片彩電行振蕩電路丟失，無圖像、無聲音、無光柵故障演示；
63、三洋LA76818A單片彩色電視機電路分析；
64、單片彩色電視機總線工廠調試模式的進入與調試方法；
65、單片彩色電視機音頻輸入電路故障，無聲音故障演示；
66、單片彩色電視機4.2V穩壓管損壞，不能開機故障演示；
67、單片彩色電視機鍵控電路故障障演示；
68、單片彩色電視機AFT電路障演示；
69、單片彩色電視機H頻段電壓丟失，H段收不到臺故障演示；
70、單片彩色電視機L頻段電壓丟失，L段收不到臺故障演示；
71、單片彩色電視機U頻段電壓丟失，U段收不到臺故障演示；
72、單片彩色電視機遙控電源丟失，不能遙控故障演示；
73、單片彩色電視機場振蕩信號丟失，水平一條亮線故障演示；
74、單片彩色電視機場脈沖丟失，無字符故障演示；
75、單片彩色電視機行振勵電路故障，無光柵故障演示；
76、單片彩色電視機ABL失效故障演示；
77、單片彩色電視機綠基色信號丟失，缺綠色故障演示；
78、單片彩色電視機藍基色信號丟失，缺藍色故障演示；
79、單片彩色電視機紅基色信號丟失，缺紅色故障演示；
80、單片彩色電視機伴音電源電路故障，無聲音故障演示；
81、單片彩色電視機音量控制電路故障演示；
82、單片彩色電視機聲表面故障演示；
83、單片彩色電視機晶振損壞，無彩色故障演示；
84、學生智能答題器的使用；
85、DVD視盤機的基本操作；
86、DVD視盤機工作原理分析；
87、DVD視盤機的基本組成的認識；
88、激光頭的工作原理分析；
89、DVD視盤機參數的測量；
90、DVD視盤機維修時的操作方法；
91、DVD顯示屏無顯示故障演示；
92、DVD顯示控制電路CLK信號丟失故障演示；
93、DVD顯示控制電路SB信號丟失故障演示；
94、DVD顯示控制電路DATA信號丟失故障演示；
95、DVD鍵控電路故障一故障演示；
96、DVD鍵控電路故障二故障演示；
97、DVD鍵控電路故障三故障演示；
98、DVD+5V電源電路故障演示；
99、DVD -12V電源電路故障演示；
100、DVD+12V電源電路故障演示；
101、黑白電視電機行掃描電路的工作原理與故障分析；
102、黑白電視電機場掃描電路的工作原理與故障分析；
103、黑白電視電機圖像通道電路的工作原理與故障分析；
104、黑白電視電機伴音電路的工作原理與故障分析；
105、黑白電視電機同步分離電路的工作原理與故障分析；
106、TA黑白電視機電源取樣電路故障演示；
107、TA黑白電視機電源調整管損壞故障演示；
108、TA黑白電視機電源電路異常故障演示；
109、TA黑白電視機TA7609損壞故障演示；
110、TA黑白電視機場推動管損壞故障演示；
111、TA黑白電視機場輸出對管損壞故障演示；
112、TA黑白電視機行消隱信號丟失,有回掃線故障演示；
113、TA黑白電視機AFC電路故障,行不同步故障演示；
114、TA黑白電視機行逆程電容失效,行幅不足故障演示；
115、TA黑白電視機視放+100V電壓丟失故障演示；
116、UPC黑白電視機高頻頭損壞故障演示；
117、UPC黑白電視機CD1366的AGC電路故障演示；
118、UPC黑白電視機CD1353故障演示；
119、UPC黑白電視機音量控制電位器故障演示；
120、UPC黑白電視機視放管損壞故障演示；
121、UPC黑白電視機行場消隱電路故障演示；
122、UPC黑白電視機場同步電路故障演示；
123、UPC黑白電視機行振蕩電路故障演示；
124、UPC黑白電視機AFC電路故障演示；
125、UPC黑白電視機行消隱電路故障演示；
126、UPC黑白電視機場輸電路故障演示；
127、UPC黑白電視機穩壓電源故障演示；
128、分立黑白電視機音量控制電路故障演示；
129、分立黑白電視機行同步電路故障演示；
130、分立黑白電視機行場消隱電路故障演示；
131、分立黑白電視機行振蕩電路故障演示；
132、分立黑白電視機行推動電路故障演示；
133、分立黑白電視機視放+100V電壓電路故障演示；
134、分立黑白電視機場同步電路故障演示；
135、分立黑白電視機場輸出電路故障演示；
136、、分立黑白電視機同步分離電路故障演示；
137、功放基本電路分析；
138、BA5096工作原理分析；
139、功放R聲道無聲故障演示；
140、功放R聲道失真故障演示；
141、功放L聲道無聲故障演示；
142、功放L聲道失真故障演示；
143、功放前置電路故障演示；
144、功放混響電路故障演示；
145、功放聲音輸入電路故障演示；
146、功放運算放大器電路故障演示；
147、功放顯示電路故障演示；
