LG-QD28A型 氣動PLC控制實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
|
一、氣動PLC控制實訓裝置主要特點

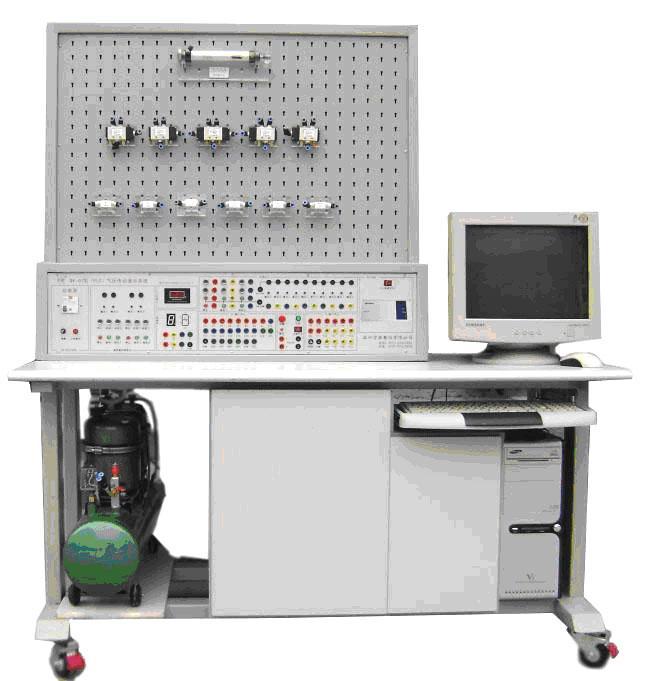

1、LG-QD28A型 氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

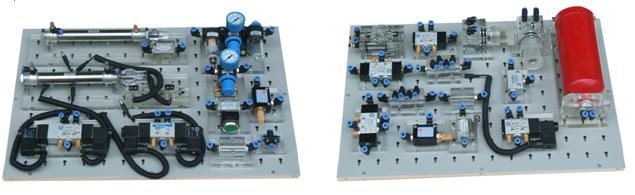

2、實訓氣動元件采用活動按桿結構，實訓組裝四路快捷方便；實驗回路清晰度高。
3、實訓氣源壓力低，電氣控制采用低壓直流24V電源；實訓氣路控制電路安全可靠。
4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
  二、LG-QD28A型 氣動PLC控制實訓裝置主要技術參數
1、電源AC 220V 50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
4、空氣壓縮機（基本配置小型機） 電機功率：250W 電源：AC220V
5、公稱容量：10L
6、額定輸出氣壓0.7Mpa
7、實訓裝置外型尺寸：1600mm×700mm×760mm
8、實訓臺尺寸：1050mm×450mm×1100mm
三、氣動基本實訓回路1、單作用氣缸的換向回路 12、過載保護回路
2、雙作用氣缸的換向回路 13、互鎖回路
3、單作用氣缸速度控制回路 14、單缸單往復控制回路
4、雙作用氣缸單向調速回路 15、單缸連續往復動作回路
5、雙作用氣缸雙向調速回路 16、直線缸、旋轉缸順序動作回路
6、速度換接回路 17、多缸順序動作回路
7、緩沖回路 18、雙缸、同步動作回路
8、二次壓力控制回路 19、回缸聯動回路
9、高低壓轉換回路 20、卸荷回路
10、計數回路 21、或門型梭閥的應用回路
11、延時回路 22、快速排氣閥應用回路
|
