CLG-106型《機械基礎設計》示教陳列柜（CD解說）
品牌：理工偉業 咨詢電話：010-82827827 82827835
高職高專通用教材（第二版）陳立德主編 全套 1 個主控臺 13個柜

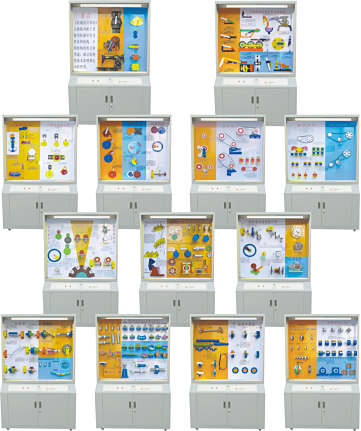

CLG-106型《機械基礎設計》示教陳列柜是根據教育部高職高專規劃教材設計的電化教學設備。本陳列柜共分十三個柜和一個電腦控制臺，并配有一臺功率放大器，VCD機和激光片，聲控同步演示，采用單獨驅動由電子設備控制演示，可由VCD控制順序自動運行講解；又能根據教材，教學需要而遙控任意選擇進行單獨演示。模型材料采用進口有機板和硬聚氯；板面附有必要的圖表和文字說明，演示形象逼真，運行可靠，制作工藝美觀，使用本陳列柜可提高教學效果，節約學時，是一套現代機化械課程教學應用實驗設備。
|
第一柜
|
機器的組成及特征
|
|
單缸內燃機、顎式破碎機、縫紉機、運動副（轉動副、移動副、平面高副）
|
|
|
第二柜
|
平面連桿機構
|
|
五桿鉸鏈機構、曲柄滑塊機構、大篩機構、鉸鏈機構、鉸鏈四桿機構、攪拌機、慣性篩機構、機車車輛機構、鶴式起重機、轉動導桿機構（牛頭刨床主運動機構、小型刨床）曲柄搖塊機構、曲柄移動導桿機構、雙轉塊機構、雙滑塊機構、曲柄搖桿機構的極位夾角、有急回特性的機構、夾緊機構
|
|
|
第三柜
|
凸輪機構
|
|
內燃機配氣機構、靠模車削機構、自動送料機構、分度轉位機構、力鎖合凸輪（靠重力、彈簧力）、形鎖合凸輪（溝槽凸輪、等寬凸輪、興軛凸輪）
|
|
|
第四柜
|
間歇運動機構
|
|
棘輪機構、雙動式棘輪機構（鉤頭雙動式棘爪、直頭雙動式棘爪）雙向棘輪機構、槽輪機構、內嚙合槽輪機構、空間槽輪機械、六角車床上的槽輪機構、外嚙合不完全齒輪機構、內嚙合不完全齒輪機構、凸輪式間歇運動機構
|
|
|
第五柜
|
帶傳動
|
|
平帶傳動（張緊輪裝置）、 V 帶傳動、（帶定期張緊緊裝置、滑道式）、 V 帶傳動（帶定期張緊裝置，擺架式）、 V 帶傳動（帶的自動張緊裝置）、園型帶傳動（張緊輪裝置）、同步帶傳動、 V 帶輪的結構 4 種
|
|
|
第六柜
|
螺紋聯接和螺旋傳動
|
|
螺紋的牙型（三角形、矩形、梯形、鋸齒形）、螺紋的旋向（右旋、左旋）、螺紋的線數，螺距和導程、螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊定螺釘聯接、常用標準螺紋聯接件（六角頭螺栓、螺柱、螺釘、緊定螺釘、六角螺母、墊圈）、常用的防松方法（彈簧墊圈、對頂螺母、尼龍圈鎖緊螺母、槽形螺母和開口銷、圓螺母用帶翅墊片、止動墊片、沖點法防松、粘合防松、永久防松、串聯鋼絲）承受橫向載荷的減載裝置（用減載銷、用減載套筒、用減載鍵）、螺栓承受偏心載荷、凸臺與沉頭座的應用、斜面墊圈的應用、受橫向載荷的螺栓組聯接、改善螺紋牙間載荷分布、柔性螺栓、螺母下裝彈性元件、金屬墊片和密封環密封、螺旋千斤頂、機床刀架進給機構、插管式外循環滾動螺旋
|
|
|
第七柜
|
螺紋聯接和螺旋傳動
|
|
鏈傳動、齒形鏈、滾子鏈、雙排滾子鏈、滾子鏈接頭型式（ A 、 B 、 C ）、鏈輪結構（ A 、 B 、 C ）、鏈傳動的張緊（ A 、 B ）
|
|
|
第八柜
|
齒輪傳動
|
|
外嚙合直齒圓柱齒輪傳動、內嚙合直齒圓柱齒輪傳動、齒輪齒條傳動、外嚙合斜齒圓柱齒輪傳動、人字齒輪傳動、傳遞相交軸運動（直齒錐齒輪傳動、斜齒錐齒輪傳動、曲線齒齒輪傳動）、傳遞交錯軸運動（蝸桿蝸輪）
|
|
|
第九柜
|
齒輪的基本性質
|
|
齒輪各部分的名稱和符號、漸開線的形式、正確嚙合條件、仿開法切制齒輪、展成法切制齒輪、輪齒折斷、齒面點蝕、齒面磨損、齒面膠合、漸開線曲面形成、斜齒條的壓力角、斜齒圓柱齒輪的受力分析、圓錐齒輪的受力分析、齒輪軸、實體式齒輪、腹板式圓柱圓錐齒輪、鑄造輪輻式圓柱齒輪
|
|
|
第十柜
|
齒輪系
|
|
定軸齒輪系（ A 、 B ）、平面行星齒輪第（ A 、 B ）、空間行星齒輪系、行星減速器中的齒輪系、可變向的齒輪系、汽車后橋差速器、擺線針輪傳動機構、諧波齒輪傳動、減速器
|
|
|
第十一柜
|
軸和軸轂聯接
|
|
傳動軸、直軸（光軸、階梯軸、空心軸）、曲軸、撓性鋼絲軸、圓螺母定位、彈性檔圈固定、緊定螺釘固定、壓板軸端固定裝置、平鍵聯接、導向平鍵聯接、楔鍵聯接、半圓鍵聯接、花鍵聯接
|
|
|
第十二柜
|
軸承
|
|
滾動體的種類、調心球軸承、調心滾子軸承、圓錐滾子軸承、推力球軸承、深溝球軸承、角接觸球軸承、圓柱滾子軸承、軸承的直徑系列、內圈軸向固定的常用方法、外圈軸向鎖緊方法、全固式支承、固游式支承、整體式徑向滑支軸承、部分式徑向滑動軸承、油孔、油溝
|
|
|
第十三柜
|
其它常用零部件
|
|
套筒聯軸器、凸緣聯軸器、萬向聯軸器、齒輪聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、牙嵌式離合器、磨擦離合器、牙嵌式安全離合器、滾柱式超越離合器、圓截面壓縮彈簧、圓截面拉伸、盤簧、板彈簧、圓截面扭轉彈簧
|
|
