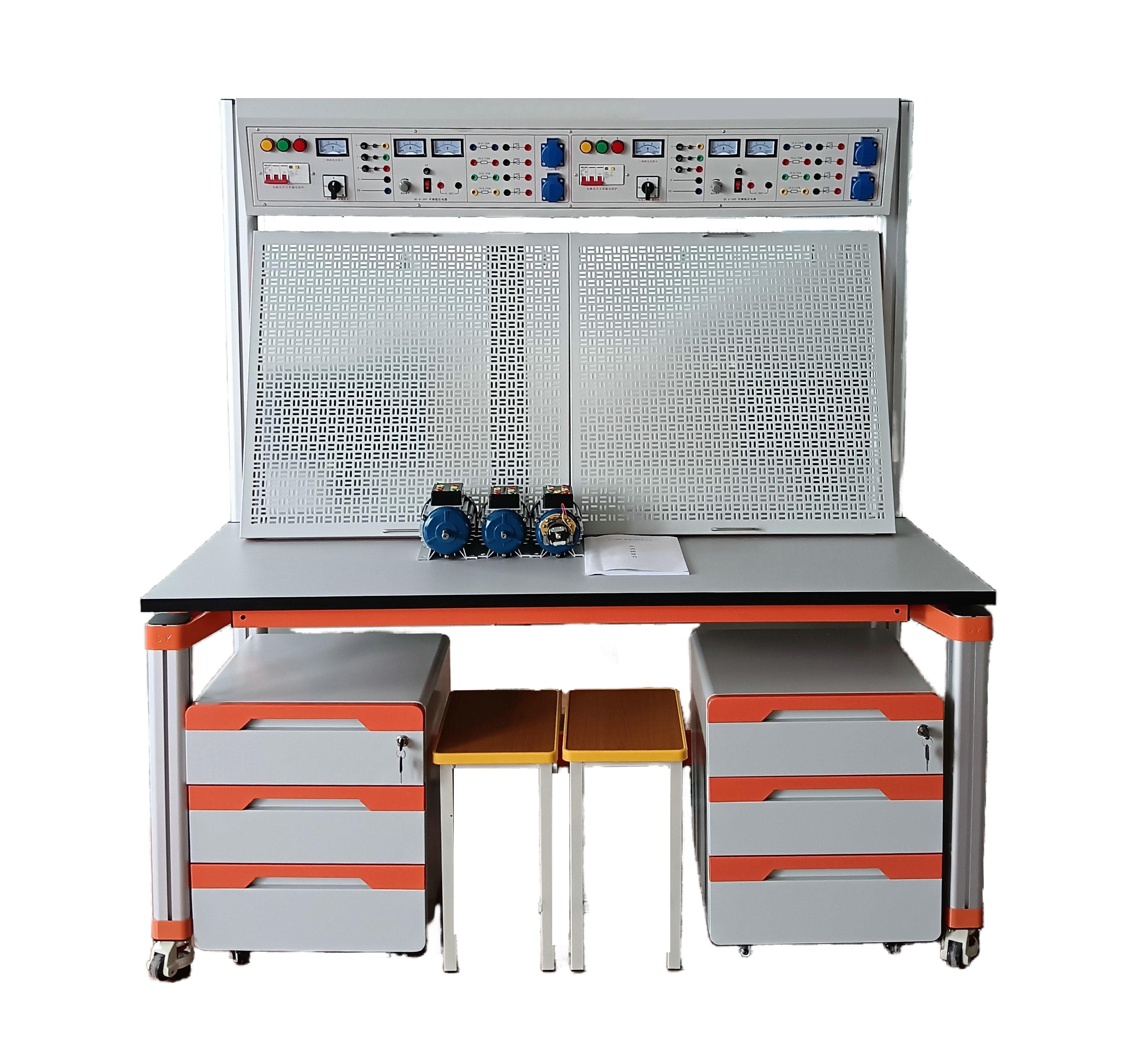

LGWX-X01型 網孔型通用維修電工實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概 述
LGWX-X01型 網孔型通用維修電工實訓裝置主要由實訓桌和網孔板組成，為降低實訓裝置的整體高度，實現實訓室課堂式布置而不擋學生視線，實訓室整體美觀需求，實訓區采用斜面式桌面設計，學生通過網孔板布置實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。
LGWX-X01型 網孔型通用維修電工實訓裝置主要由實訓桌和網孔板組成，為降低實訓裝置的整體高度，實現實訓室課堂式布置而不擋學生視線，實訓室整體美觀需求，實訓區采用斜面式桌面設計，學生通過網孔板布置實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。
二、特 點
1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓
2.操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資
3.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠
4.實訓臺為雙人座，即可以兩個學生同時進行實訓。
5.斜面式網孔板，采用1.5mm厚的不銹鋼板，網孔板的尺寸為600mm ×500mm,孔大小為5×10
6.配套的實訓連接導線采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹青銅彈片，接觸優良
三、技術性能
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：1300mm×800mm×1450mm
5.安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流IΔn≤30mA、分斷時間≤0.1s）、過壓保護、過流保護、過載保護等措施
四、基本配置
實訓臺提供兩組線電壓380V和相電壓220V兩種電源，控制屏兩側提供有單、三相電源插座。
1.設有450V指針式交流電壓表1只，通過波段開關切換指示電源輸入的三相線電壓。
2.實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護；實訓臺提供安全型插孔三相電源輸出兩組，單相電源輸出采用二插三孔式插座。
3.可調直流穩壓電源
每個工位提供一組0～30V/2A連續可調直流電源,帶有電源開關、三位半數字電壓表指示、三位半數字電流表指示，輸出有軟截止自動恢復保護功能；
4.實訓桌為型材結構，柜子為鐵質雙層亞光密紋噴塑結構，桌面安裝斜面網孔板，造型美觀大方,桌子左右各設有一個抽屜（帶鎖）用于放置工具和元器件。
五、實訓項目
1.電力拖動實訓項目
(1)三相異步電動機直接啟動控制
(2)三相異步電動機接觸器點動控制線路
(3)三相異步電動機接觸器自鎖控制線路
(4)Y-Δ啟動手動/自動控制電路
(5)接觸器聯鎖的三相異步電動機正反轉控制線路
(6)按鈕聯鎖的三相異步電動機正反轉控制線路
(7)雙重聯鎖的三相異步電動機正反轉控制線路
(8)倒順開關控制的三相異步電動機正反轉控制線路
(9)三相異步電動機能耗制動電路
(10)三相異步電動機串電阻降壓啟動控制線路
(11)三相異步電動機的多地控制
(12)工作臺自動往返控制線路
(13)學生自行設計電路的安裝、接線與調試
2.儀表照明實訓項目
(1)電工常用工具的使用
(2)白熾燈照明電路的安裝
(3)兩個開關控制一盞燈
(4)兩地控制一盞燈
(5)聲控開關控制照明電路
(6)日光燈電路
(7)電度表原理與接線
(8)單相電度表的直接接線
(9)單相電度表經電流互感器接線
(10)住宅照明線路實訓
1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓
2.操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資
3.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠
4.實訓臺為雙人座，即可以兩個學生同時進行實訓。
5.斜面式網孔板，采用1.5mm厚的不銹鋼板，網孔板的尺寸為600mm ×500mm,孔大小為5×10
6.配套的實訓連接導線采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹青銅彈片，接觸優良
三、技術性能
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：1300mm×800mm×1450mm
5.安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流IΔn≤30mA、分斷時間≤0.1s）、過壓保護、過流保護、過載保護等措施
四、基本配置
實訓臺提供兩組線電壓380V和相電壓220V兩種電源，控制屏兩側提供有單、三相電源插座。
1.設有450V指針式交流電壓表1只，通過波段開關切換指示電源輸入的三相線電壓。
2.實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護；實訓臺提供安全型插孔三相電源輸出兩組，單相電源輸出采用二插三孔式插座。
3.可調直流穩壓電源
每個工位提供一組0～30V/2A連續可調直流電源,帶有電源開關、三位半數字電壓表指示、三位半數字電流表指示，輸出有軟截止自動恢復保護功能；
4.實訓桌為型材結構，柜子為鐵質雙層亞光密紋噴塑結構，桌面安裝斜面網孔板，造型美觀大方,桌子左右各設有一個抽屜（帶鎖）用于放置工具和元器件。
五、實訓項目
1.電力拖動實訓項目
(1)三相異步電動機直接啟動控制
(2)三相異步電動機接觸器點動控制線路
(3)三相異步電動機接觸器自鎖控制線路
(4)Y-Δ啟動手動/自動控制電路
(5)接觸器聯鎖的三相異步電動機正反轉控制線路
(6)按鈕聯鎖的三相異步電動機正反轉控制線路
(7)雙重聯鎖的三相異步電動機正反轉控制線路
(8)倒順開關控制的三相異步電動機正反轉控制線路
(9)三相異步電動機能耗制動電路
(10)三相異步電動機串電阻降壓啟動控制線路
(11)三相異步電動機的多地控制
(12)工作臺自動往返控制線路
(13)學生自行設計電路的安裝、接線與調試
2.儀表照明實訓項目
(1)電工常用工具的使用
(2)白熾燈照明電路的安裝
(3)兩個開關控制一盞燈
(4)兩地控制一盞燈
(5)聲控開關控制照明電路
(6)日光燈電路
(7)電度表原理與接線
(8)單相電度表的直接接線
(9)單相電度表經電流互感器接線
(10)住宅照明線路實訓
六、單組器件配置清單
|
序號
|
名 稱
|
型號與規格
|
數量
|
備注
|
|
1
|
單相電度表 |
DD862a
|
1臺
|
|
|
2
|
螺口燈座 |
3A/250V
|
2只
|
|
|
3
|
燈泡 |
220V/40W
|
2只
|
|
|
4
|
單聯開關 |
|
1只
|
|
|
5
|
雙控開關 |
|
1只
|
|
|
6
|
聲（光）控延時開關 |
|
1只
|
|
|
7
|
開關盒 |
86×86×40
|
2只
|
|
|
8
|
日光燈管套件（鎮流器） |
10W
|
1套
|
|
|
9
|
電流互感器 |
LMK3(BH)-0.66 5/5A 5VA
|
1只
|
|
|
10
|
空氣開關 |
DZ47-63LE4P5A
|
1只
|
|
|
11
|
保險絲座 |
RT18-32/3P
|
1只
|
|
|
12
|
直插式保險座 |
RT14-20
|
2只
|
|
|
13
|
熔斷器 |
RT18-20/3A
|
3只
|
|
|
14
|
熔斷器 |
RT14-20/2A
|
2只
|
|
|
15
|
交流接觸器 |
LC1-D0610Q5N
|
3只
|
|
|
16
|
接觸器輔助觸頭 |
LA1-DN11
|
3只
|
|
|
17
|
熱繼電器 |
JRS1D-25（0.63-1A）
|
1只
|
|
|
18
|
熱繼電器座 |
JRS1D-25/Z
|
1只
|
|
|
19
|
通電延時時間繼電器 |
ST3PA-B/380V（0-10S）
|
1只
|
|
|
20
|
時間繼電器座 |
PF-083A
|
1只
|
|
|
21
|
平動按鈕 |
Φ22-LAY16-AG11
|
2只
|
|
|
22
|
平動按鈕 |
Φ22-LAY16-AR11
|
2只
|
|
|
23
|
平動按鈕 |
Φ22-LAY16-AB11
|
1只
|
|
|
24
|
按鈕開關盒 |
3孔
|
2只
|
|
|
25
|
行程開關 |
LX19-222
|
2只
|
|
|
26
|
行程開關 |
LX19-001
|
2只
|
|
|
27
|
倒順開關 |
KO3-15
|
1只
|
|
|
28
|
塑料安裝卡子 |
|
250只
|
|
|
29
|
自攻螺絲 |
|
120只
|
|
|
30
|
走線槽 |
2525
|
2米
|
|
|
31
|
接線端子排 |
JF5-2.5/5
|
5條
|
|
|
32
|
G形導軌 |
0.4米
|
1根
|
|
|
33
|
三相鼠籠式異步電動機 |
WDJ26，AC380V△
|
1臺
|
