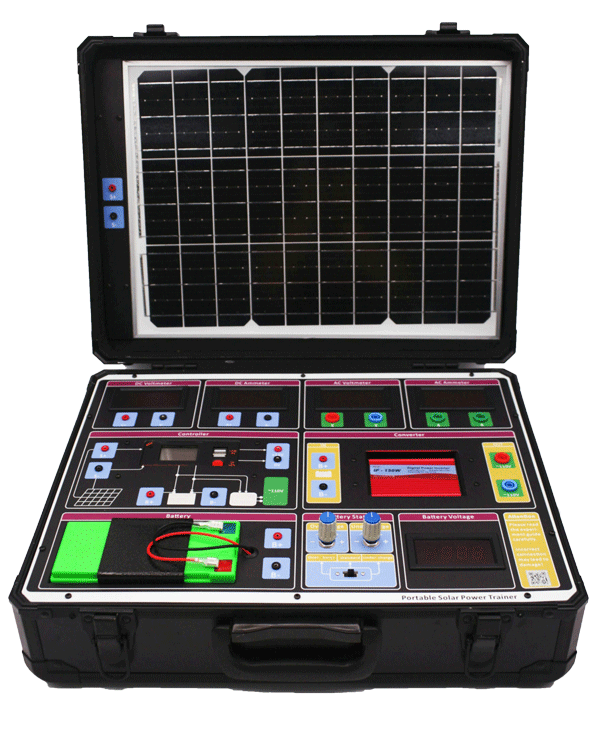

LG-TDC03型 太陽能實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品介紹
太陽能教學實驗箱是面向職業院校實驗教學需求研制，幫助學生理解太陽能光伏發電原理，學習太陽能光電轉換的實際工程應用。
二、裝置功能
太陽能教學實驗箱是一個太陽能光伏供電系統，通過它可以為太陽能電池、控制器和正弦波逆變器工作原理提供一個實用的教學、試驗、演示平臺。其工作流程是先由太陽能電池組件將太陽能轉換為低壓直流電能，再通過控制器對12V蓄電池充電，同時也對后面的逆變器供電，逆變器將12V直流電轉變為220V交流電，供給各種負載使用。
三、技術參數
1、太陽能電池組件：
Pm 20W
Vmp 18.0V
Imp 1.1A
Voc 21.6V
Isc 1.2A
2、蓄電池容量：12V/8AH
3、太陽能控制器
最大光伏板耐壓：≤55V
額定輸出電壓、功率：15-24V，100W內
充電截止電壓（三元鋰電池*3串）：12.6
放電截止電壓（三元鋰電池*3串）：9V
恢復放電電壓（三元鋰電池*3串）：11.1V
兩種輸出模式：普通開/關模式、光控開/關模式
4、逆變器
額定輸入電壓：10~15V
額定輸出電壓：AC220V±10%，50Hz±3Hz；DC5V
輸出波形：正弦波
額定輸出功率：150W
低壓關斷：9V~10V
過壓關斷：14.5~15.5
溫度保護：≥65℃
轉換效率：>90%
保護功能：過載、過壓、短路、低壓、高溫、反接
5、人工光源
電壓：支持AC85V~265V
核心配件：2835燈珠
功率：200W
6、負載單元
直流負載：12VLED
交流負載：100V~240VLED
阻性負載：0~50Ω/25W
7、輸入電壓：AC220V/50Hz
8、工作環境：0℃~40℃，≤85%RH
9. 尺寸：46 CM *35 CM *16CM
10. 重量：約9.5KG
四、實驗內容
1、太陽能電池光伏能量轉換實驗
2、環境對光伏轉換影響實驗
3、太陽能電池直接負載實驗
4、控制器工作原理實驗
5、控制器的過沖保護實驗
6、控制器的過放保護實驗
7、控制器的兩種輸出模式實驗
8、逆變器的低壓保護實驗
9、逆變器的過壓保護實驗
10、逆變器輸出實驗
11、太陽能光伏系統電器負載實驗
12、光伏控制型太陽能系統發電實驗
