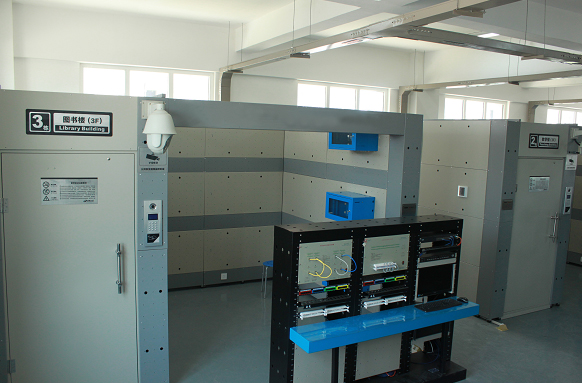

LG-LBX02型 鋼結構模擬工程布線實訓樓
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品結構
LG-LBX02型 鋼結構模擬工程布線實訓樓為全鋼結構，能夠進行 5000 次以上的重復實驗。長 7950mm ，寬 2650mm ，高 2600mm 。成 " 十十十 " 型，分 12 單元。由 12 模塊組成 12 個角，每個角 4 人，滿足 48 人同時實訓。同時或者交叉模擬網絡綜合工程的 12 個工作區、 12 個設備間、 12 個垂直、 12 個水平、 6 個管理等子系統。模塊化設計。每個實訓柜由冷軋鋼板彎曲組成，門板由 200mm 、 400mm 、 800mm 高幾種規格組成，可拆裝。
1 、每個實訓墻模塊面板上開有 M6 的螺孔，螺絲孔間距為 10cm 。在螺絲孔后可以直接固定螺帽，或者在門板后直接配置木板，用自攻螺絲進行固定。
2 、實訓墻單元之間有連接件，線纜能夠在墻體內部自由穿越。
3 、實訓墻底部有底座，底座和實訓墻之間通過螺絲固定，底座之間有連接件。線纜能夠在底座內部自由穿越。底座側邊有開孔。
二、產品功能
1 、能夠模擬實際建筑物的所有綜合布線功能區域?？赏瓿筛删€、配線布線和墻上線槽、線纜敷設，以及機柜安裝和工作區信息模塊端接等實訓。
2 、每個實訓區域可布置明裝及暗裝雙口信息插座，模擬樓板可布置雙口地板信息插座。 整套裝置可布置布置明裝及暗裝雙口信息插座，雙口地板信息插座。墻面安裝孔采用標準自攻螺絲進行線槽、底盒的實訓安裝，墻面安裝孔孔距為 3.5X3.5cm ，墻面內嵌高密度安裝板，可多次安裝使用和更換。
3 、墻面預設各種網絡設備、智能樓宇系統前端設備、插座、機柜等安裝螺孔，可模擬線槽和底盒的現實安裝環境。
4 、具有網絡綜合布線設計和工程實訓平臺功能。
三、實訓功能
1 、鋼結構的模擬建筑物是仿真的網絡工程實訓環境，完全模擬一棟真實建筑物的七大子系統，同時具備建筑物的明布線和暗布線兩種方式，要求每個學生zui少完整安裝一個明裝、一個暗裝、一個地板安裝共三個信息點，以項目組為單位完成綜合布線 6 個子系統的設計、安裝、工程管理 / 監理、測試驗收等內容的綜合訓練。
2 、實訓內容：
（1）方案設計；
（2）圖紙制作；
（3）管槽路由安裝；
（4）線纜與設備安裝施工；
（5）模塊、面板安裝；
（6）系統測試與驗收；
（7）文檔整理等。
