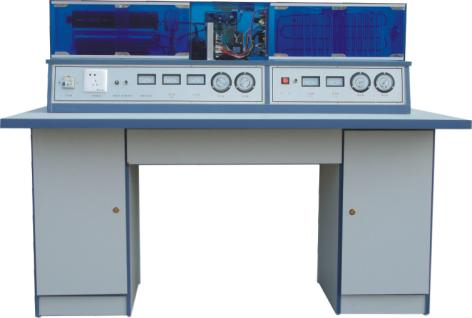

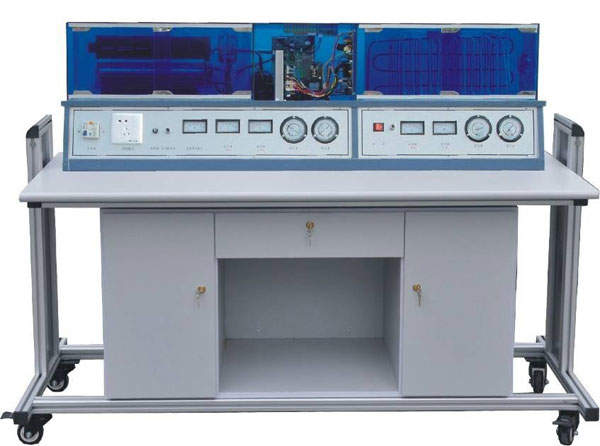

LG-JZL01型 空調制冷制熱綜合實驗裝置(普通型)
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-JZL01型 空調制冷制熱綜合實驗裝置(普通型)是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，結合生產實際和崗位培訓的要求，按照職業院校的教學和實訓要求而開發和生產的產品。分體空調為立體結構，前面為仿真室內機組，后部為仿真室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。冰箱方面前后格分開：前面為冷凍室，后面為電冰箱壓縮機、工作室、加裝溫度調節器。配有巡回檢測數碼溫度顯示系統，可以很直觀地觀察制冷及制熱系統中各關鍵點的溫度。具有密碼開機和定時關機功能，方便實驗室的管理。
（鋼木結構）
制冷制熱實驗室設備主要技術參數：
1、工作電源：AC220V±5%（單向）
2、額定頻率： 50Hz
3、適用電壓范圍：160V～253V
2、*大遙控距離8m，角度90度。
3、噪聲：內機37-44dB，外機是55-65dB。
10、環境溫度：-5℃-40℃
11、相對濕度：≤85%（25℃）
4、整機功耗：<1KW（空調制冷-600W 空調制熱-750W 冰箱-75W）
5、壓縮機功率：空調-1PH 冰箱-1/10PH
6、制冷劑類型：空調-R22 冰箱-R12
7、電冰箱*大壓力：1。5Mpa
8、外形尺寸：160cmX80cmX117cm
9、安全保護措施：具有過壓、過流、過載、漏電、接地等多種保護措施。
一、實訓項目
1．電冷箱實訓項目:
1）制冷壓縮機過熱保護器損壞；
2）電冰箱輸入電源保險絲斷路；
3）電冰箱冷藏室照明燈損壞；
4）電冰箱冷藏室門開關斷路；
5）電冰箱溫度控制器斷路；
6）電冰箱制冷系統臟堵；
7）電冰箱制冷系統冰堵；
8）電冰箱不制冷。
2．變頻空調部分實訓項目:
1)整流電路故障；
2)12伏電源電源電路故障；
3) 5伏電源故障；
4)室內溫控探頭不良；
5)室外溫控探頭不良；
6)遙控接收頭損壞；
7)不制熱；
8)不制冷；
9)室內風機損壞；
10)室外風機塤壞；
11)風機電容器損壞；
12)蜂鳴器故障；
13)風向調節失控。
3．空調冰箱系統流程實習項目：
1、普通單門電冰箱系統流程
2、雙門直冷式電冰箱制冷系統流程
3、雙門間冷式電冰箱制冷系統流程
4、單門直冷式電冰箱電控系統流程
5、雙門間冷式電冰箱電控系統流程
6、熱敏電阻溫控器系統流程
7、GR204EIC溫控器系統流程
8、分體式熱泵型空調器系統流程
9、分體式熱泵型空調器電控系統流程
10、窗式電泵型空調器系統流程
11、風冷柜式空調器電控系統流程
12、電冰箱動態演示系統
13、分體式熱泵型空調器動態演示系統
14、電冰箱模擬演示系統（硬件）
15、空調模擬演示系統（硬件）
二、結構特點
1．LG-JZL01型 空調制冷制熱綜合實驗裝置(普通型)采用敞開式結構，分為電冰箱和空調兩個部分，制冷管道分層次展開而變得簡潔明了，從而使復雜的制冷結構變得通俗易懂，便于學生全面了解電冰箱結構特點和工作原理。
2. 實驗裝置具有密碼開機、定時關機等功能。
3．具有溫度巡測功能，數碼顯示，溫度巡測器可檢測制冷制熱實驗設備的各關健部位的工作溫度，提供實驗數據。可檢測的關鍵點分別是：
1）正常環境溫度
2）空調壓縮機排氣管
3）空調壓縮機回氣管
4）空調冷凝器排風口
5）空調蒸發器出風口
6）電冰箱壓縮機
7）電冰箱冷凝器
8）電冰箱蒸發器
4．實驗臺整體高度只有117cm，使教室視野更加開闊，便于教師監控實驗過程。
三、實訓裝置配置(以下為單臺配置)
|
序號
|
名稱
|
數量
|
性能及規格
|
|
1
|
學生桌
|
1張
|
臺面材質防火板，鋼木結構160㎜×700㎜×750㎜
|
|
2
|
學生實驗臺
|
1臺
|
全透明有機機玻璃開放式實驗臺
|
|
3
|
學生凳
|
2張
|
塑鋼結構
|
|
4
|
教師桌
|
1張
|
臺面材質防火板，桌身材質三聚氰胺板160㎜×700㎜×750㎜
|
|
5
|
教師實驗臺
|
1臺
|
全透明有機機玻璃開放式實驗臺
|
|
6
|
教師椅
|
1張
|
五輪轉椅
|
|
7
|
教師演示軟件
|
1套
|
能夠進行制冷、制熱動態模擬
|
|
8
|
產品說明書
|
2套
|
應具備詳細實驗指導資料
|
|
9
|
常用工具
|
1套
|
詳見“制冷制熱全套操作工具”
|
|
10
|
空調壓縮機
|
1臺
|
立式
|
|
11
|
冰箱壓縮機
|
1臺
|
臥式
|
|
12
|
空調冷凝器
|
1只
|
頁式
|
|
13
|
空調蒸發器
|
1只
|
銅管/鋁質頁式
|
|
14
|
四通閥
|
1只
|
銅質、電動
|
|
15
|
空調遙控器
|
1只
|
紅外
|
|
16
|
手閥
|
4只
|
銅質
|
|
17
|
視液鏡
|
2只
|
圓鏡直視、銅質外殼
|
|
18
|
起動電容
|
1只
|
無極
|
|
19
|
風機
|
2個
|
單相
|
|
20
|
5W變壓器
|
1個
|
鐵芯
|
|
21
|
10W變壓器
|
1個
|
鐵芯
|
|
22
|
空調過濾器
|
1個
|
銅質、管狀
|
|
23
|
冰箱過濾器
|
1個
|
銅質、管狀
|
|
24
|
冰箱冷凝器
|
1個
|
鐵質噴塑、片式
|
|
25
|
冰箱蒸發器
|
1只
|
鋁質、管式
|
|
26
|
冰箱溫控器
|
1只
|
機械可調
|
|
27
|
實驗臺面板
|
1張
|
鋁塑絕緣
|
|
28
|
高壓表
|
2只
|
指針式
|
|
29
|
低壓表
|
2只
|
指針式
|
|
30
|
0-220V交流電表
|
1只
|
指針式
|
|
31
|
0-5A電流表
|
2只
|
指針式
|
|
32
|
航空插
|
2只
|
鋼質自鎖
|
|
33
|
溫度巡測系統
|
1套
|
單片機控制
|
|
34
|
保險管座
|
1個
|
管式
|
|
35
|
漏電保護開關
|
1個
|
單相雙線
|
|
36
|
電源插座
|
2個
|
萬能插
|
|
37
|
B型四腳開關
|
2只
|
帶燈開關
|
|
38
|
演示板
|
2塊
|
動態模擬制冷、制熱全過程
|
|
39
|
圓形銅管
|
1套
|
|
|
40
|
密碼開機，定時關機模塊
|
1套
|
數碼顯示
|
|
序號
|
名 稱
|
數量
|
性能描述
|
|
1
|
氮氣、氧氣鋼瓶
|
2只
|
便攜式
|
|
2
|
彎管器
|
1付
|
鋼質
|
|
3
|
擴口器
|
1付
|
鋼質
|
|
4
|
鋼管割刀
|
1把
|
鋼質
|
|
5
|
電鉻鐵
|
1把
|
內熱式
|
|
6
|
烙鐵架
|
1個
|
阻燃
|
|
7
|
剝線鉗
|
1把
|
多用
|
|
8
|
尖嘴鉗
|
1把
|
鋼質、絕緣
|
|
9
|
螺絲刀
|
2套
|
十字、一字各1把
|
