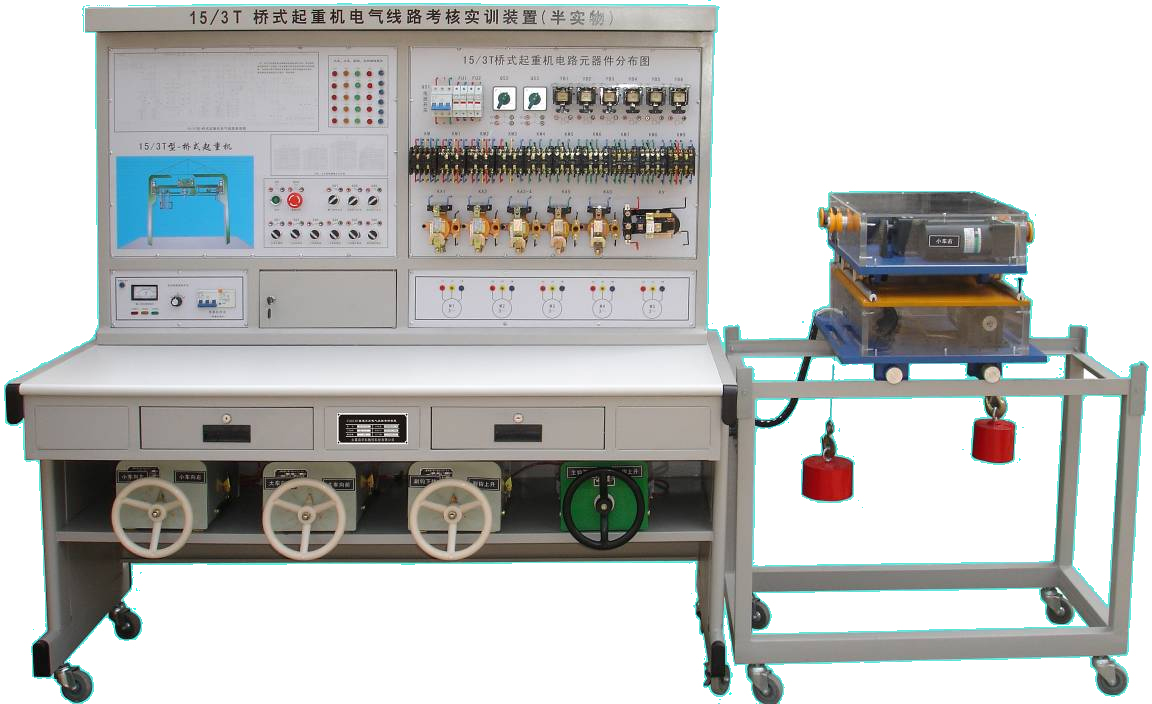

LGDQ-15/3T型 橋式起重機電氣技能實訓考核裝置（半實物）
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGDQ-15/3T型 橋式起重機電氣技能實訓考核裝置（半實物可選）通過接口把機床電氣部分和機床的實物模型連接起來，將機床的各運動過程全部展現出來，更加真實，直觀,本裝置適合于維修電工初、中、高級技能鑒定中有關機床電氣部分的培訓考核。
一、產品特點
1．15/3T型 橋式起重機半實物仿真模型是參照實際15/3T型 橋式起重機的功能，并按一定尺寸比例縮小而設計的；
2．本套裝置電氣部分的操作，能實現15/3T型 橋式起重機各種運動，它包括：副鉤上下控制、主鉤上下控制、小車前后控制及大車的左右運動控制；
3．機床電氣的所有接點，在裝置的面板上都設置了相應的測試點，方便學生檢測判斷，同時在面板下方還設置了故障排除開關；
4．半實物模型上所用電機的電壓等級與實際使用的機床是完全相同的；
5．通過故障設置，可以使學生能真實的了解到故障點與實際車床的聯系，使學生掌握實際的電氣線路維修保養的動手能力。
二、技術參數
1．輸入電源：三相四線（380V±10% 50Hz）
2．工作環境：溫度-10℃～＋40℃，相對濕度≤85％（25℃），海拔≤4000m
3．裝置容量：≤1kVA
4．外形尺寸：1430mm×750mm×1630mm
5．裝置重量：≤150kg
6．15/3T型 橋式起重機模型尺寸： 1000mm×500mm×800mm
7．大車行程：500mm
8．小車行程：300mm
三、性能說明
實訓裝置由電氣控制設備和半實物模型組成；
1．電氣控制設備
裝置同HKJCKH-15/3T型 橋式起重機電氣技能實訓考核裝置配置相同，另加和半實物連接接口。
2．橋式起重機仿真半實物模型
橋式起重機仿真半實物床身采用鑄件和工程塑料，專用模具一次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；機床活動導軌表面采用高頻淬火工藝，經久耐用，模型所用電機的電壓等級與實際機床完全相同，能夠真實展示HKJCKH-15/3T型 橋式起重機的各種運行狀態。
四、實訓項目
1．熟悉常用低壓電器的機構、原理
2．電路線路分析
3．通過觀察起重機模型的運動，了解起重機的實際運動
4．通過測量找出線路中的故障點，對起重機的故障排除
5．設置故障點，作為維修電工的技能考核裝置
五、故障實訓
1．起重機無法啟動
2．副鉤不能啟動
3．小車不能動作
4．小車不能動作
5．大車不能動作
6．副鉤不能提升
7．小車不能向后
8．小車運動失去限位保護
9．大車運動失去限位保護
10．大車不能向左
……
可設置不少于20個故障。
