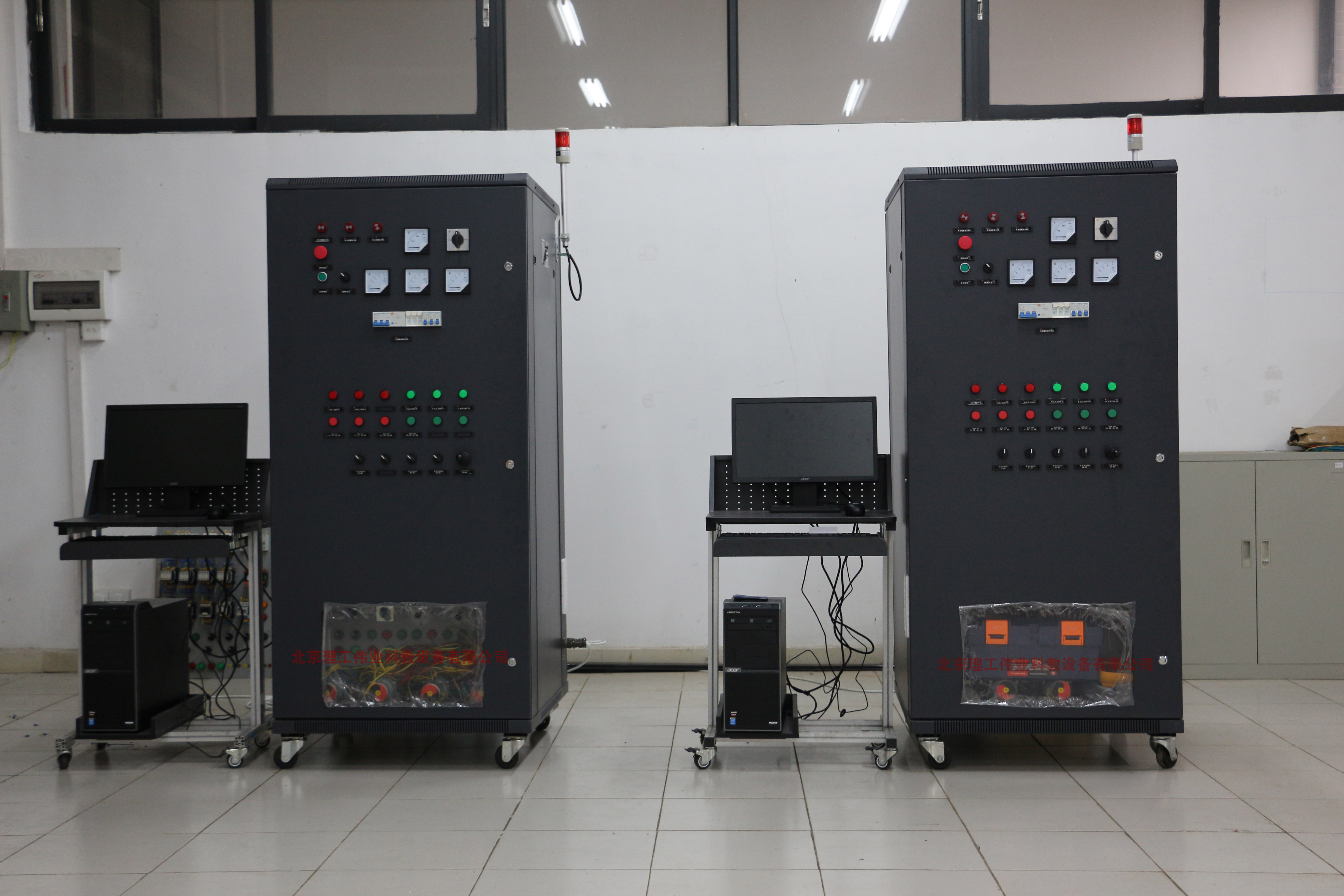

LG-XDQ02型 現代電氣控制系統安裝與調試實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、結構與配置
1、LG-XDQ02型 現代電氣控制系統安裝與調試實訓裝置包括有柜架、觀察窗、儀表操作盤、電氣系統、電機機組組成，所說的電氣系統由多個部分組成前面板排列，包括觸摸屏部分、PLC主機部分、變頻器部分、直流調速部分、電力拖動與繼電控制部分，交直流電壓、電流、交流功率、功率因數測量部分等組成。后面板排列可以完成銑床、鏜床等不同實訓掛板的智能考核，同時學生可以自由接線完成不同的實訓。
2、現代電氣控制系統安裝與調試實訓裝置柜體內部裝有完成電動機控制電路所需要的各種低壓電器，如漏電斷路器、熔斷絲、接觸器、中間繼電器、熱繼電器、行程開關按鈕等，為了延長電器使用壽命，各電器的接點都先與接線端子相連，再在端子上接線操作，以求經久耐用。
3、現代電氣控制系統安裝與調試實訓裝置的實訓掛板可以拆卸，方便配置不同的實訓掛板進行訓練，擴展能力較強，同時學生可以自由配線，在網孔板上自由設計電氣安裝線路，以達到最終的實訓效果。
柜體前門配有控制按鈕、開關、指示燈、觸摸屏、數顯儀表等，柜體后門配置有按鈕、開關、指示燈、數電壓表、電流表等。
4、按生產現場的電氣控制柜設計，元件按生產實際中常用的控制電路配備，選用元件與生產、生活中實際使用的元件一樣，創設工作情景，實訓與生產實際的工作過程相同，得到的技能訓練全面，掌握的專業知識和技能牢固，對學生形成職業能力的訓練效果好。
配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。經鑒定中心多次使用實踐證明，是一種理想的職業教育實訓設備。
5、電氣控制技能實訓仿真軟件（投標文件中需提供軟件著作權證書掃描件）
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
6、電工電子電路仿真教學軟件（投標文件中需提供軟件著作權證書掃描件）
軟件包括電工技能與實訓仿真教學系統共九大部分，即電工基本常識與操作、電工儀表、照明電路安裝、電機與變壓器、低壓電器、電動機控制和電工識圖，電子技能與實訓仿真教學系統共分四大部分，即電子產品制造技術、儀器儀表的使用、元器件識讀與檢測和綜合技能實訓形式上有多媒體演示動畫課件和自學型交互課件，視頻部分在大型的一流企業實景拍攝，所使用的設備與工藝流程，皆為生產車間現在正在使用的生產技術。特別是課件對操作情景的模擬，使瀏覽者在計算機旁即可學習到常用儀器的使用方法、注意事項，能夠身臨其境地感受到操作儀器的逼真效果。
（1）軟件模擬線路故障根據故障現象使用各種虛擬儀表進行排故
（2）學員根據電路圖自己布局電氣設備并連接線路，自動檢測線路錯誤。
（3）逼真三維圖像電機裝配實訓
（4）元器件檢測
（5）電氣電路仿真
（6）機床電氣實訓排故實訓
（7）儀器儀表的使用
（8）元器件的識讀與檢測
（9）綜合技能實訓
7.維修電工技能實訓考核鑒定軟件（投標文件中需提供軟件著作權證書掃描件）
能進行維修電工職業資格模擬考試，題型有單選題，判斷題，操作題，軟件有記時打分的功能，有大量的模擬試題，針對某些新穎，靈活試題會相應的并提供專業級的解題思路。
直流電與電磁的基本知識。2）交流電路的基本知識。3）常用變壓器與異步電動機。4）常用低壓電器。5）半導體二極管、晶體三級管和整流穩壓電路。6）晶閘管基礎知識。7）電工讀圖的基本知識。8）一般生產設備的基本電氣控制線路。9）供電和用電的一般知識等考核。
二、配置
三、技術參數
輸入電源：三相五線制 380V±10% 50Hz
輸出電源
單相交流 220V/10A 50Hz
三相交流 380V/5A 50Hz
高壓直流 220V/3A
直流電源 24V/1A
外型尺寸：790mm×720mm×1820mm
整機容量：3.0KVA
重量：145kg
工作條件
環境溫度： -10℃～+40℃
相對濕度： ≤85%（25℃）
四、實訓功能
1、電氣控制電路
單相電動機控制電路
常用開關繼電器的拆裝
交流接觸器的拆裝
單相電容運轉電動機接線
三相異步電動機直接啟動
三相異步電動機點動控制
三相異步兩地控制
三相異步電動機電動機自鎖控制
三相異步電動機接觸器聯鎖正反轉控制
三相異步電動機雙重聯鎖正反轉控制
三相異步電動機延時自動正反轉控制
雙電機手動順序啟動控制
雙電機自動順序啟動控制
延時啟停控制
三相異步電動機手動Y/△啟動控制
三相異步電動機自動Y/△啟動控制
三相異步電動機能耗制動
三相異步電動機可逆雙向能耗制動
三相異步電動機反接制動
三相異步電動機自往返控制
三相異步電動機帶點動正反轉控制
三相異步電動機帶點動自往返控制
三相異步電動機串電阻降壓啟動手動控制
三相異步電動機串電阻降壓啟動自動控制
三相異步電動機串電阻降壓啟動反接制動控制
2、 機床電氣控制電路
電動葫蘆電氣控制
Z3040型搖臂鉆床電氣控制電路
X62W型萬能銑床電氣控制電路
3、 其它電機控制電路
雙速電機手動切換控制
雙速電機自動切換控制
并勵直流電動機電樞回路串電阻啟動與調速
直流電動機能耗制動的控制線路
直流電動機反接制動的控制線路
4、 可編程序控制器
PLC控制三相異步電動機啟動
PLC控制三相異步電動機串阻降壓啟動
PLC控制三相異步電動機延時正反轉
PLC控制三相異步電動機反接制動
PLC控制三相異步電動機能耗制動
PLC控制三相異步電動機可逆運行能耗制動
PLC控制三相異步電動機Y/△啟動
PLC控制三相異步電動機順序啟動
PLC控制三相異步電動機往返
5、 變頻調速技術
變頻器控制低速運行啟動
變頻器控制中速運行啟動
變頻器控制高速運行啟動
變頻器控制正轉運行啟動、調速
變頻器控制反轉運行啟動、調速
變頻器控制正反轉啟動運行、調速
電位器控制變頻器外部電壓調速
PLC控制變頻器外部電壓調速
變頻器外部端子配PLC控制電機正反轉
PLC控制變頻器多級調速
6、觸摸屏控制技術
觸摸屏控制三相異步電動機啟停
觸摸屏控制三相異步電動機正反轉
觸摸屏控制三相異步電動機運行時間
觸摸屏控制變頻器調速
觸摸屏控制直流電機調速
觸摸屏控制直流電機調速
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實驗平臺 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 實訓鑒定 實驗系統 數控軟件 數控實訓 電氣技術 實訓目錄 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓
1、LG-XDQ02型 現代電氣控制系統安裝與調試實訓裝置包括有柜架、觀察窗、儀表操作盤、電氣系統、電機機組組成，所說的電氣系統由多個部分組成前面板排列，包括觸摸屏部分、PLC主機部分、變頻器部分、直流調速部分、電力拖動與繼電控制部分，交直流電壓、電流、交流功率、功率因數測量部分等組成。后面板排列可以完成銑床、鏜床等不同實訓掛板的智能考核，同時學生可以自由接線完成不同的實訓。
2、現代電氣控制系統安裝與調試實訓裝置柜體內部裝有完成電動機控制電路所需要的各種低壓電器，如漏電斷路器、熔斷絲、接觸器、中間繼電器、熱繼電器、行程開關按鈕等，為了延長電器使用壽命，各電器的接點都先與接線端子相連，再在端子上接線操作，以求經久耐用。
3、現代電氣控制系統安裝與調試實訓裝置的實訓掛板可以拆卸，方便配置不同的實訓掛板進行訓練，擴展能力較強，同時學生可以自由配線，在網孔板上自由設計電氣安裝線路，以達到最終的實訓效果。
柜體前門配有控制按鈕、開關、指示燈、觸摸屏、數顯儀表等，柜體后門配置有按鈕、開關、指示燈、數電壓表、電流表等。
4、按生產現場的電氣控制柜設計，元件按生產實際中常用的控制電路配備，選用元件與生產、生活中實際使用的元件一樣，創設工作情景，實訓與生產實際的工作過程相同，得到的技能訓練全面，掌握的專業知識和技能牢固，對學生形成職業能力的訓練效果好。
配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。經鑒定中心多次使用實踐證明，是一種理想的職業教育實訓設備。
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
6、電工電子電路仿真教學軟件（投標文件中需提供軟件著作權證書掃描件）
軟件包括電工技能與實訓仿真教學系統共九大部分，即電工基本常識與操作、電工儀表、照明電路安裝、電機與變壓器、低壓電器、電動機控制和電工識圖，電子技能與實訓仿真教學系統共分四大部分，即電子產品制造技術、儀器儀表的使用、元器件識讀與檢測和綜合技能實訓形式上有多媒體演示動畫課件和自學型交互課件，視頻部分在大型的一流企業實景拍攝，所使用的設備與工藝流程，皆為生產車間現在正在使用的生產技術。特別是課件對操作情景的模擬，使瀏覽者在計算機旁即可學習到常用儀器的使用方法、注意事項，能夠身臨其境地感受到操作儀器的逼真效果。
（1）軟件模擬線路故障根據故障現象使用各種虛擬儀表進行排故
（2）學員根據電路圖自己布局電氣設備并連接線路，自動檢測線路錯誤。
（3）逼真三維圖像電機裝配實訓
（4）元器件檢測
（5）電氣電路仿真
（6）機床電氣實訓排故實訓
（7）儀器儀表的使用
（8）元器件的識讀與檢測
（9）綜合技能實訓
7.維修電工技能實訓考核鑒定軟件（投標文件中需提供軟件著作權證書掃描件）
能進行維修電工職業資格模擬考試，題型有單選題，判斷題，操作題，軟件有記時打分的功能，有大量的模擬試題，針對某些新穎，靈活試題會相應的并提供專業級的解題思路。
直流電與電磁的基本知識。2）交流電路的基本知識。3）常用變壓器與異步電動機。4）常用低壓電器。5）半導體二極管、晶體三級管和整流穩壓電路。6）晶閘管基礎知識。7）電工讀圖的基本知識。8）一般生產設備的基本電氣控制線路。9）供電和用電的一般知識等考核。
二、配置
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 實訓柜體 | 臺 | 1 | 外形尺寸：850mm×800mm×1800mm |
| 2 | 實訓電機 | 套 | 1 | 他勵直流電動機（DC 110V） |
| 臺 | 1 | 三相異步電動機 （380V，單速） | ||
| 臺 | 1 | 三相異步電動機 （380，單速 帶離心開關） | ||
| 臺 | 1 | 三相雙速異步電動機 | ||
| 3 | 觸摸屏 | 個 | 1 | MCGS 7062 |
| 4 | PLC主機模塊 | 個 | 1 | S7-200系列CPU224XP可編程序控制器 |
| 5 | 整流橋電阻模塊 | 個 | 1 | 一個整流橋4個電阻 |
| 6 | 熔斷器和按鈕開關模塊 | 個 | 1 | 3P熔斷器 2P熔斷器各一個 |
| 7 | 變頻器模塊 | 個 | 1 | MM420，0.37kW |
| 8 | 接觸器與熱繼電器模塊 | 臺 | 1 | 接觸器和熱繼電器各一個 |
| 9 | 交流接觸器模塊 | 臺 | 1 | 品牌接觸器2個 |
| 10 | 中間繼電器與熱繼電器模塊 | 臺 | 1 | 中間繼電器和熱繼電器各一個 |
| 11 | 行程開關模塊 | 臺 | 1 | 4個行程開關 |
| 12 | 可調電阻模塊 | 1 | 200Ω、3000Ω磁盤電阻各一個 | |
| 13 | 直流接觸器模塊 | 1 | 三個220V直流接觸器 | |
| 14 | 直流調速器模塊 | 臺 | 1 | 品牌514C/08直流調速器 |
| 15 | 機床考核模塊 | 塊 | 1 | 電動葫蘆智能實訓考核掛板 |
| 16 | 塊 | 1 | Z3040型搖臂鉆床智能實訓考核掛板 | |
| 17 | 塊 | 1 | X62W銑床智能實訓考核掛板 | |
| 18 | 白熾燈 | |||
| 19 | 多功能數顯儀表 | 臺 | 1 | PD888-24 5A 三相四線 |
| 20 | 日光燈 | 套 | 2 | |
| 21 | 網孔板 | 塊 | 2 | 學生實訓用 |
| 22 | 電工連線 | 套 | 1 |
20根：長1000mm 黃6條、綠6條、紅6條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
| 23 | 0.75mm²軟線 | 米 | 80 | 黃、綠、紅、藍、各20米 |
| 24 | PLC編程軟件 | 套 | 1 | |
| 25 | PLC仿真軟件 | 套 | 1 | 通過學生的編程在計算機中模擬其機械動作，動畫形象生動，趣味性強 |
| 26 | RS232C/RS422通訊電纜 | 根 | 1 | 長2000mm；用于PLC主機與計算機之間的通訊； |
| 27 | 觸摸屏下載線 | 套 | 1 | |
| 28 | 維修電工技能實訓考核鑒定軟件 | 套 | 1 | 可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能 |
| 29 | 常用工具 | 套 | 1 | 一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把;壓線鉗1把(HS-06WF);插針1包 (E1008) |
| 30 | 計算機 | 臺 | 1 | 品牌電腦 |
| 31 | 計算機小推車 | 輛 | 1 | 鋁木結構；用于放置計算機。備注：配置計算機才同時配置小推車 |
| 32 | 學生凳 | 張 | 2 | |
| 33 | 輔助材料 | 套 | 1 | 分配器、網線、水晶頭等（學校選配）用與智能化考核 |
輸入電源：三相五線制 380V±10% 50Hz
輸出電源
單相交流 220V/10A 50Hz
三相交流 380V/5A 50Hz
高壓直流 220V/3A
直流電源 24V/1A
外型尺寸：790mm×720mm×1820mm
整機容量：3.0KVA
重量：145kg
工作條件
環境溫度： -10℃～+40℃
相對濕度： ≤85%（25℃）
四、實訓功能
1、電氣控制電路
單相電動機控制電路
常用開關繼電器的拆裝
交流接觸器的拆裝
單相電容運轉電動機接線
三相異步電動機直接啟動
三相異步電動機點動控制
三相異步兩地控制
三相異步電動機電動機自鎖控制
三相異步電動機接觸器聯鎖正反轉控制
三相異步電動機雙重聯鎖正反轉控制
三相異步電動機延時自動正反轉控制
雙電機手動順序啟動控制
雙電機自動順序啟動控制
延時啟停控制
三相異步電動機手動Y/△啟動控制
三相異步電動機自動Y/△啟動控制
三相異步電動機能耗制動
三相異步電動機可逆雙向能耗制動
三相異步電動機反接制動
三相異步電動機自往返控制
三相異步電動機帶點動正反轉控制
三相異步電動機帶點動自往返控制
三相異步電動機串電阻降壓啟動手動控制
三相異步電動機串電阻降壓啟動自動控制
三相異步電動機串電阻降壓啟動反接制動控制
2、 機床電氣控制電路
電動葫蘆電氣控制
Z3040型搖臂鉆床電氣控制電路
X62W型萬能銑床電氣控制電路
3、 其它電機控制電路
雙速電機手動切換控制
雙速電機自動切換控制
并勵直流電動機電樞回路串電阻啟動與調速
直流電動機能耗制動的控制線路
直流電動機反接制動的控制線路
4、 可編程序控制器
PLC控制三相異步電動機啟動
PLC控制三相異步電動機串阻降壓啟動
PLC控制三相異步電動機延時正反轉
PLC控制三相異步電動機反接制動
PLC控制三相異步電動機能耗制動
PLC控制三相異步電動機可逆運行能耗制動
PLC控制三相異步電動機Y/△啟動
PLC控制三相異步電動機順序啟動
PLC控制三相異步電動機往返
5、 變頻調速技術
變頻器控制低速運行啟動
變頻器控制中速運行啟動
變頻器控制高速運行啟動
變頻器控制正轉運行啟動、調速
變頻器控制反轉運行啟動、調速
變頻器控制正反轉啟動運行、調速
電位器控制變頻器外部電壓調速
PLC控制變頻器外部電壓調速
變頻器外部端子配PLC控制電機正反轉
PLC控制變頻器多級調速
6、觸摸屏控制技術
觸摸屏控制三相異步電動機啟停
觸摸屏控制三相異步電動機正反轉
觸摸屏控制三相異步電動機運行時間
觸摸屏控制變頻器調速
觸摸屏控制直流電機調速
觸摸屏控制直流電機調速
