LGWX-085型 工業自動化工藝實訓臺（雙面四工位）
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述：
LGKW-085型 工業自動化工藝實訓臺主要由實訓桌、元件儲存柜、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。項目可自行確定，根據所選項目選擇相應的元器件。
二、特點：
1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
3、設有電壓型電流型漏電保護器，并有單片機自動全程監控實訓裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
4、實訓臺為四組型，每個工位配套獨立電工儀表和電源，四個工位同時進行實訓互不干擾。
三、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：150Kg
5、外形尺寸：1440mm×1050mm×1600mm
四、實訓臺配備
1、每一面設有起動、停止、急停功能。由過載和短路功能，一有情況能自動切斷工作電源，故障排除復位后方可重新啟動電源，確保設備和操作者安全。
2、每工位設有一個總電源開關，具有漏電保護功能，當漏電流達30mA時，保護裝置動作。
3、提供單相、三相插座每組各一只。
4、每工位一路直流穩壓電源：電壓0-24V，電流3A，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，有數字表指示。
5、每工位配置交流5A電流表3只，精度1.5級。
6、每工位配置智能型功率及功率因數表1只
7、實訓桌：鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，并配有元器件儲存柜及抽屜。
五、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機能耗制動控制線路
六、配置清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實驗平臺 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 實訓鑒定 實驗系統 數控軟件 數控實訓 電氣技術 實訓目錄 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓
LGKW-085型 工業自動化工藝實訓臺主要由實訓桌、元件儲存柜、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。項目可自行確定，根據所選項目選擇相應的元器件。

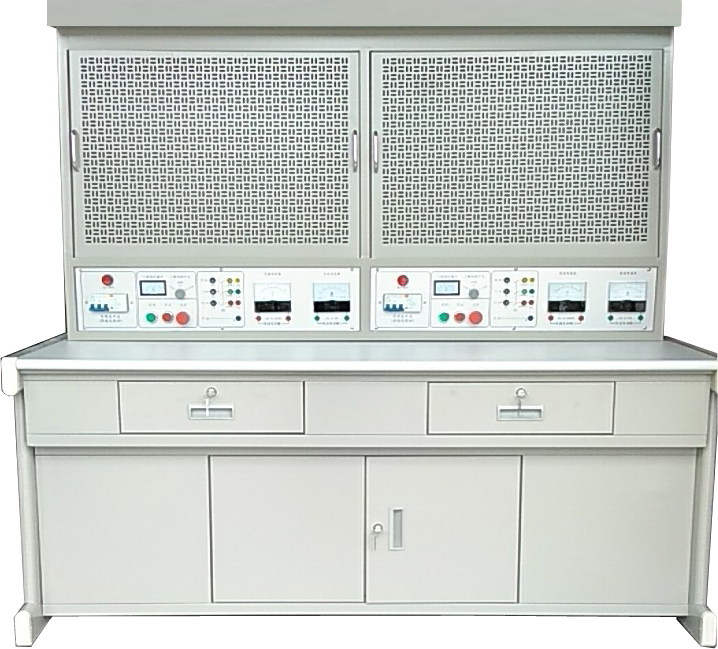

正面

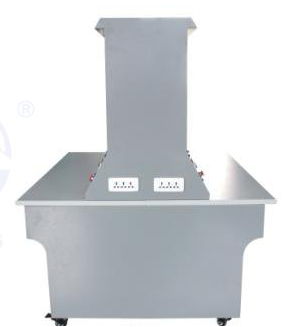

側面
側面
二、特點：
1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
3、設有電壓型電流型漏電保護器，并有單片機自動全程監控實訓裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
4、實訓臺為四組型，每個工位配套獨立電工儀表和電源，四個工位同時進行實訓互不干擾。
三、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：150Kg
5、外形尺寸：1440mm×1050mm×1600mm
四、實訓臺配備
1、每一面設有起動、停止、急停功能。由過載和短路功能，一有情況能自動切斷工作電源，故障排除復位后方可重新啟動電源，確保設備和操作者安全。
2、每工位設有一個總電源開關，具有漏電保護功能，當漏電流達30mA時，保護裝置動作。
3、提供單相、三相插座每組各一只。
4、每工位一路直流穩壓電源：電壓0-24V，電流3A，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，有數字表指示。
5、每工位配置交流5A電流表3只，精度1.5級。
6、每工位配置智能型功率及功率因數表1只
7、實訓桌：鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，并配有元器件儲存柜及抽屜。
五、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機能耗制動控制線路
六、配置清單
| 序號 | 設備名稱 | 規 格 型 號 | 單位 | 數量 |
| 1 | 工作臺 |
型號：LGWX-085 長1.44米、寬1.05米、高1.60米，4個萬向輪帶剎車 |
臺 | 16 |
| 2 | 實訓網孔板 | 650mm*570mm，4塊，每工位一塊板，雙組雙面，帶安裝固定輔材4套 | 套 | 16 |
| 3 | 供電電源 | 交流三相四線380±5%，50HZ | 組 | 16 |
| 4 | 電源插座 | 每個工位一組，共4組 多功能單相交流電源插座 | 套 | 16 |
| 5 | 交流電源 | 每個工位一組，共4組，三相四線交流電源，相電壓220v，線電壓380v | 套 | 16 |
| 6 | 直流電源 | 0-24v可調，兩個工位1組，共兩組，前后各一組 | 套 | 16 |
| 7 | 人身安全保護 | 電流型漏電保護、電壓型漏電保護、防觸電實驗導線、急停按鈕等 | 套 | 16 |
| 8 | 低壓電器設備 | 詳見報價清單（表一） | 套 | 16 |
| 9 | 三相異步交流電動機 | 品牌：正泰，型號1LE0001-0DA22-1AA4每工位1個，共4個，籠式，0.75KW，1500轉以下 | 臺 | 64 |
表一：低壓電器設備（單套四工位的配置清單）
| 序號 | 設備名稱 | 規 格 型 號 | 單位 | 數量 |
| 1 | 接觸器（帶輔助觸頭） | 型號LC1D09M7C，220V交流線圈，9A，型號LANN11N 一常開一常閉 | 套 | 16 |
| 2 | 熱繼電器 | 型號LRD16C，1常開、1常閉觸點、帶插座 | 個 | 4 |
| 3 | 按鈕 | 每組3綠1紅帶燈，型號XB2BW33M1C（綠）、型號XB2BW34M1C（紅）、 LED型平頭按鈕，帶常閉輔助觸頭 | 套 | 16 |
| 4 | 選擇開關 | 型號XB2BD33C 金屬旋鈕開關 3檔自鎖 三位轉換選擇開關 | 個 | 4 |
| 5 | 時間繼電器 | 型號REXL2TMP7，每組通電延時、斷電延時各1個 | 個 | 16 |
| 6 | 繼電器 | 型號RXM2LB2BD DC24V 5A繼電器帶底座、直流線圈 | 個 | 16 |
| 7 | 光電開關 | 型號XUM5ANSBL2 | 個 | 16 |
| 8 | 行程開關 | 2常開2常閉，型號XCK-J10541H29C | 個 | 16 |
| 9 | 導軌 | 型號TH35-7.5(C45)，35mm標準導軌 | 米 | 4 |
| 10 | 線槽 | 25*25 | 米 | 16 |
| 11 | 端子排 | TD20/40 | 個 | 16 |
| 12 | 1²導線 | 黃 | 米 | 400 |
| 13 | 1²導線 | 綠 | 米 | 400 |
| 14 | 1²導線 | 紅 | 米 | 400 |
| 15 | 1²導線 | 藍 | 米 | 400 |
| 16 | 按鈕盒 | 型號XALB01C，塑料白色 | 個 | 4 |
| 17 | 單相電度表 | DDS7777 | 個 | 4 |
| 18 | 三相四線有功電度表 | DT862 | 個 | 4 |
| 19 | 功率因數表 | 型號 PM5350P，數顯 | 個 | 4 |
| 20 | 電流互感器 | 型號LMZJ1-0.5-100/5 | 個 | 12 |
| 21 | 低壓斷路器 | 型號EA9RN4C2030CA4P、20A、帶漏電保護 | 個 | 8 |
| 22 | 單相低壓斷路器 | 型號EA9AN2C10R、2P、10A | 個 | 8 |
| 23 | 中間繼電器 | 型號RXM2LB2BD，帶指示燈帶底座（型號RXZE2M114M） | 個 | 40 |
| 24 | 開關電源 | 型號ABL2REM24045K 、100W、直流24V開關電源 DC24V | 個 | 4 |
| 25 | 急停按鈕 | 型號XB2BS542C、紅色 | 個 | 4 |
| 26 | 旋轉開關 | 觸點可承受380V、2A，型號XB2BD21C、2檔自鎖自復位 | 個 | 4 |
| 27 | 熒光燈 | T5 0.3m | 個 | 4 |
| 28 | 節能燈 | E27 大螺口 | 個 | 4 |
| 29 | 球形白熾燈 | E27 25W | 個 | 4 |
| 30 | 單聯雙控開關 | 型號A3E31_2A、白色 | 個 | 4 |
| 31 | 雙聯雙控開關 | 型號A3E32_2A、白色 | 個 | 4 |
| 32 | 單相插座 | 型號A3E426_10UA、五孔、10A | 個 | 4 |
| 33 | 聲光控開關 | 型號5UH8223-6NC01 | 個 | 4 |
| 34 | 人體感應開關 | 型號E8331PIR4_WE_C1 | 個 | 4 |
| 35 | 觸摸延時開關 | 型號5UH8224-4NC01 | 個 | 4 |
| 36 | 調光開關 | 家用86型 | 個 | 4 |
| 37 | 遙控開關 | 型號PTX-SK1/2/3 | 個 | 4 |
| 38 | 排風扇 | 型號FV-RV17U1 | 個 | 4 |
