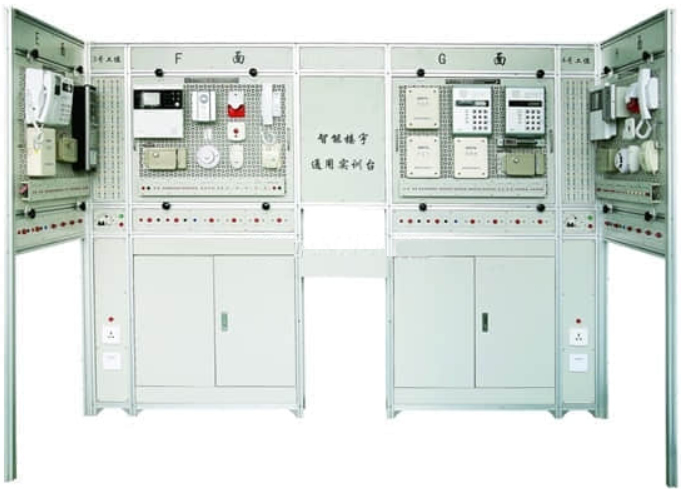

智能樓宇通用實訓臺架（工位型）
一、 產品概述
“智能樓宇通用實訓臺架(工位型)”采用“工”字形結構，專為智能樓宇系統實訓要求設計。根據學校需要可靈活配置樓宇自動化5A系統實訓單元。
1.落地式結構：最大限度降低實訓設備的占地面積、空間浪費，解決了實訓課室工位數量的緊缺性。
2.四工位結構：每個臺架可同時容納四個實訓工位，每個實訓工位可同時容納兩個實訓模塊；每個實訓工位具有一個器件安裝面，便于器件安裝。
3.獨立式模塊：根據實訓內容需要，靈活調換各類實訓模塊。
4.總線式連接：實現同一實訓工位、同一實訓臺架或不同實訓臺架各類模塊之間的總線連接，建立不同功能、不同類型或不同規模智能樓宇系統。
5.靈活的系統配置：臺架可根據需要靈活配置樓宇自動化5A系統實訓單元。
二、技術規格
1.外形尺寸：2440mm×1730mm×1798mm（長×寬×高）
2.網孔板尺寸：748mm×598mm
3.總體電源輸入：AC220V，第三方式接地
4.直接電源輸出：單相三芯暗插座，AC220V
5.受控控制方式：空氣開關（帶漏電保護）、運行、停止按鈕
6.受控保護方式：16A單相漏電保護開關、直流開關電源
7.受控電源輸出：大安全型插拔接口，AC220V、DC24V、DC18V、DC12V、DC5V
8.直流電源功率：DC24V/6A、DC18V/8A、DC12V/12A、DC5V/5A（四工位共用）
9.總線連接接口：2#安全型插拔接口，0.25mm2，最大容量8位
10.計算機網絡接口：RJ45超五類屏蔽（10/100Mbps）
以下是單獨模塊價格
對講門禁及室內安防系統
1) 住戶模塊
2) 大樓模塊
3)小區模塊
1、主體功能要求
結合當前對講門禁及室內安防系統的根本技術要點，采用市場主流對講門禁及室內安防全套設備，根據實訓內容的靈活配置，實現住戶、大樓及小區各不同區域中的各類對講門禁及室內安防器件的聯系，系統穩定可靠，結構合理清晰，可為示教及實訓創造更多有利條件。
本系統要求由1個住戶模塊、1個大樓模塊、1個小區模塊組成
2、配置要求
(1) 住戶模塊
(2) 大樓模塊
(3) 小區模塊
3、實訓項目要求
(1)各類常用對講門禁及室內安防設備的結構、原理、接線、調試、應用和納入系統
(2)室內安防系統布/撤防的設計、接線、調試和演習
(3)住戶系統的設計、接線、調試和演習
(4)住戶與大樓系統的設計、接線、調試和演習
(5)住戶、大樓與小區系統的設計、接線、調試和演習
(6)對講門禁及室內安防系統管理軟件的操作及管理
防盜報警模塊（BOSCH）
1、主體功能
結合當前防盜報警技術的實際情況，全面實現各類防盜探測器的系統布防撤防功能。系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。
設備主體配置
3、實踐項目
1)各類常用器件的認識、對比、接線和調試
2)防盜報警系統的設計、布線、編程、操作和演習
3)控制鍵盤編程和操作
4)分區鍵盤編程、分區和操作
5)手/自動周界和正常布/撤防
6)手/自動日/夜間布/撤防
7)防區手/自動旁路和鎖定
8)各類防區功能和輸出特性演習
智能一卡通模塊
1、主體功能
結合當前智能一卡通系統發展方向和技術特點，全面實現了包括門禁、考勤、巡更、消費在內的一卡通系統功能。系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。
2、主體配置
3、實踐項目
1)門禁機的接線、操作和管理
2)考勤機的接線、操作和管理
3)消費機的接線、操作和管理
4)一卡通管理軟件的操作
5)卡片發行的操作和管理
6)一卡通系統集成的連接、調試和管理
“智能樓宇通用實訓臺架(工位型)”采用“工”字形結構，專為智能樓宇系統實訓要求設計。根據學校需要可靈活配置樓宇自動化5A系統實訓單元。
1.落地式結構：最大限度降低實訓設備的占地面積、空間浪費，解決了實訓課室工位數量的緊缺性。
2.四工位結構：每個臺架可同時容納四個實訓工位，每個實訓工位可同時容納兩個實訓模塊；每個實訓工位具有一個器件安裝面，便于器件安裝。
3.獨立式模塊：根據實訓內容需要，靈活調換各類實訓模塊。
4.總線式連接：實現同一實訓工位、同一實訓臺架或不同實訓臺架各類模塊之間的總線連接，建立不同功能、不同類型或不同規模智能樓宇系統。
5.靈活的系統配置：臺架可根據需要靈活配置樓宇自動化5A系統實訓單元。
二、技術規格
1.外形尺寸：2440mm×1730mm×1798mm（長×寬×高）
2.網孔板尺寸：748mm×598mm
3.總體電源輸入：AC220V，第三方式接地
4.直接電源輸出：單相三芯暗插座，AC220V
5.受控控制方式：空氣開關（帶漏電保護）、運行、停止按鈕
6.受控保護方式：16A單相漏電保護開關、直流開關電源
7.受控電源輸出：大安全型插拔接口，AC220V、DC24V、DC18V、DC12V、DC5V
8.直流電源功率：DC24V/6A、DC18V/8A、DC12V/12A、DC5V/5A（四工位共用）
9.總線連接接口：2#安全型插拔接口，0.25mm2，最大容量8位
10.計算機網絡接口：RJ45超五類屏蔽（10/100Mbps）
以下是單獨模塊價格

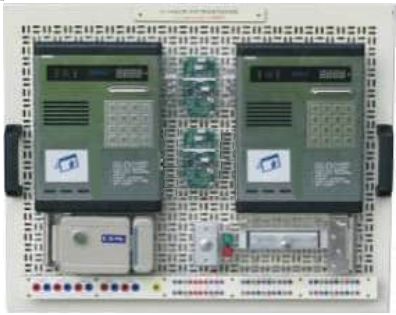

對講門禁及室內安防系統
1) 住戶模塊
2) 大樓模塊
3)小區模塊
1、主體功能要求
結合當前對講門禁及室內安防系統的根本技術要點，采用市場主流對講門禁及室內安防全套設備，根據實訓內容的靈活配置，實現住戶、大樓及小區各不同區域中的各類對講門禁及室內安防器件的聯系，系統穩定可靠，結構合理清晰，可為示教及實訓創造更多有利條件。
本系統要求由1個住戶模塊、1個大樓模塊、1個小區模塊組成
2、配置要求
(1) 住戶模塊
| 序號 | 名稱 | 功能特性 規格 參數 牌子 | 數量 | 單位 |
| 1 | 標準網孔板 | 750mm×600mm×35mm | 1 | 塊 |
| 2 | 安全插拔孔面板 | 685mm×45mm×3mm | 1 | 塊 |
| 3 | 門前鈴 | 放置于住戶入口，呼叫，可視，對講 | 1 | 個 |
| 4 | 室內分機 | 免提型，免擾設置，手動監視或自動顯示住戶門口或大樓門口來訪者圖像，接收室外主機、小區門口機和管理中心機呼叫、對講和開鎖，5防區安防（布/撤），報警，呼叫管理中心且信息互聯 | 1 | 臺 |
| 5 | 電控鎖 | JG-5A | 1 | 個 |
| 6 | 門磁開關 | SD-8523_SELCO | 1 | 對 |
| 7 | 被動紅外空間探測器 | DS940T-CHI_BOSCH | 1 | 個 |
| 8 | 煙感探測器 | LH-94II | 1 | 個 |
| 9 | 燃氣探測器 | LH-88II | 1 | 個 |
| 10 | 緊急求助按鈕 | H0-01B | 1 | 個 |
| 11 | 警鈴 | JL3-24V_10*10*0.53（cm) | 1 | 個 |
| 12 | 安全插拔線 | 200mm,600mm,1000mm | 1 | 批 |
| 序號 | 名稱 | 功能特性 規格 參數 牌子 | 數量 | 單位 |
| 1 | 標準網孔板 | 750mm×600mm×35mm | 1 | 塊 |
| 2 | 安全插拔孔面板 | 685mm×45mm×3mm | 1 | 塊 |
| 3 | 室外主機 | 放置于大樓入口，呼叫住戶，對講，夜光紅外補償，密碼開鎖，鎖控時間設置，鍵盤夜視燈，ID/ IC卡開門、巡更，脅迫開門，鎖控時間設置，防拆 | 1 | 臺 |
| 4 | 層間分配器 | 分配一個大樓里的住戶，2分支，可連接2個住戶 | 1 | 個 |
| 5 | 聯網器 | GST-DJ6327B | 1 | 個 |
| 6 | 電磁鎖控制器 | YL-LY01 | 1 | 個 |
| 7 | 開門按鈕 | 朗能 | 1 | 個 |
| 8 | 電磁鎖 | 60kg | 1 | 個 |
| 9 | 防拆模擬（開關） | NO | 1 | 個 |
| 10 | 安全插拔線 | 20mm,60mm,100mm | 1 | 批 |
| 11 | ID卡 | ID | 4 | 張 |
| 12 | 安全插拔線 | 20mm,60mm,100mm | 1 | 批 |
| 序號 | 名稱 | 功能特性 規格 參數 牌子 | 數量 | 單位 |
| 1 | 標準網孔板 | 750mm×600mm×35mm | 1 | 塊 |
| 2 | 安全插拔孔面板 | 685mm×45mm×3mm | 1 | 塊 |
| 3 | 小區門口機 | 放置于小區入口，呼叫住戶，對講，夜光紅外補償，密碼開鎖，鎖控時間設置，鍵盤夜視燈，脅迫開門，防拆 | 1 | 臺 |
| 4 | 聯網器 | 通過CAN總線連成小區區域/中心網絡 | 1 | 個 |
| 5 | 管理中心機 | 與小區門口機、室外主機和室內分機對講，進行小區門口機和室外主機開鎖，自動/手動監視小區門口機和室外主機圖像，接收小區門口機、室外主機和室內分機的報警信息并存儲，聲光提示，開門和巡更等信息存儲和查詢，密碼管理 | 1 | 臺 |
| 6 | 電磁鎖控制器 | YL-LY01 | 1 | 個 |
| 7 | 開門按鈕 | 朗能 | 1 | 個 |
| 8 | 電磁鎖 | 60kg | 1 | 個 |
| 9 | 防拆模擬（開關） | NO | 1 | 個 |
| 10 | 通訊轉換模塊 | K7110 | 1 | 個 |
| 11 | 對講門禁及室內安防系統管理軟件 | GST-DJ6000 | 1 | 套 |
| 12 | 安全插拔線 | 200mm,600mm,1000mm | 1 | 批 |
(1)各類常用對講門禁及室內安防設備的結構、原理、接線、調試、應用和納入系統
(2)室內安防系統布/撤防的設計、接線、調試和演習
(3)住戶系統的設計、接線、調試和演習
(4)住戶與大樓系統的設計、接線、調試和演習
(5)住戶、大樓與小區系統的設計、接線、調試和演習
(6)對講門禁及室內安防系統管理軟件的操作及管理

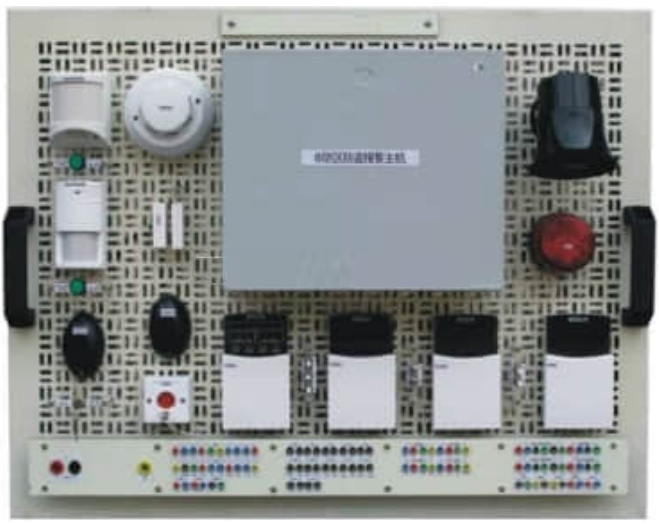

防盜報警模塊（BOSCH）
1、主體功能
結合當前防盜報警技術的實際情況，全面實現各類防盜探測器的系統布防撤防功能。系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。
設備主體配置
| 序號 | 名稱 | 功能特性 規格 參數 牌子 | 數量 | 單位 |
| 1 | 8防區主機 | 8個可編程用戶碼、8個可變用戶碼；8個可編程盜警防區，可分成獨立的兩個分區區域；發送雙報告；通訊布/撤防序列；自動布防、自動撤防；鍵盤脅持警、緊急警、火警、救護警和拒絕訪問報警；周界和正常布防系統；可編程上 /下載；電池電能測試；進/出延遲提示；遠程布防；交流電中斷和系統故障指示燈；監測警報器輸出；閃燈輸出；繼電器輸出；獨立的火警音；防區鎖定；探測器自檢；日間報警；事件記錄回查 | 1 | 臺 |
| 2 | 控制鍵盤 | 用戶與報警系統間的通訊界面。用戶可通過鍵盤發布指令；鍵盤則在用戶的整個操作過程中提供可視顯示和有聲提示。帶標有數字的防區指示燈，用于顯示各個防區的狀態 | 1 | 臺 |
| 3 | 分區主鍵盤 | 除了完成控制鍵盤功能外，還可以對主機進行分區管理，而且使用同一個鍵盤來分別操作兩個分區區域 | 1 | 臺 |
| 4 | 分區子鍵盤 | 對自身所在分區區域單獨進行操作 | 2 | 臺 |
| 5 | 被動紅外幕簾探測器 | DS920I_BOSCH | 1 | 個 |
| 6 | 被動紅外微波探測器 | DS835IT_BOSCH | 1 | 個 |
| 7 | 主動紅外對射探測器 | DS422I-CHI_BOSCH | 1 | |
| 8 | 光電感煙探測器 | LH-94II | 1 | 個 |
| 9 | 門磁開關 | 與透明有機玻璃模板結合組成模型 | 1 | |
| 10 | 緊急求助開關 | 配備復位鑰匙各1把 HO-01B | 1 | 個 |
| 11 | 鑰匙開關 | 配備復位鑰匙各1把 Φ12 | 1 | |
| 12 | 喇叭 | ESE-626 | 1 | 個 |
| 13 | 閃燈 | HC-05 | 1 | 個 |
1)各類常用器件的認識、對比、接線和調試
2)防盜報警系統的設計、布線、編程、操作和演習
3)控制鍵盤編程和操作
4)分區鍵盤編程、分區和操作
5)手/自動周界和正常布/撤防
6)手/自動日/夜間布/撤防
7)防區手/自動旁路和鎖定
8)各類防區功能和輸出特性演習

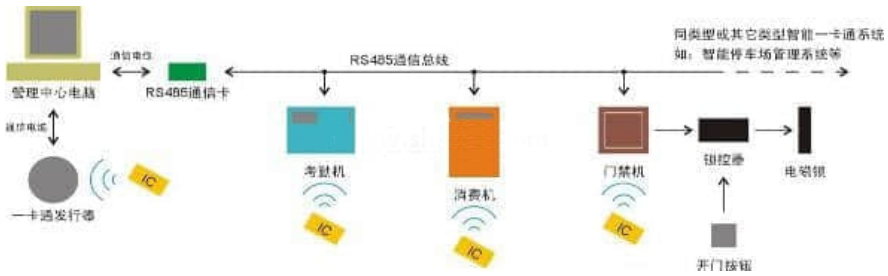

智能一卡通模塊
1、主體功能
結合當前智能一卡通系統發展方向和技術特點，全面實現了包括門禁、考勤、巡更、消費在內的一卡通系統功能。系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。
2、主體配置
| 序號 | 名稱 | 功能特性 規格 參數 牌子 | 數量 | 單位 |
| 1 | RS-485通信電纜 | RS-485 | 1 | 根 |
| 2 | RS-232/RS285轉換器 | RS-232/RS285 | 1 | 個 |
| 3 | IC卡發行器 | JS6223A_捷順 | 1 | 臺 |
| 4 | 一卡通管理軟件 | JS | 1 | 套 |
| 5 | RS485通信卡 | 232/485 | 1 | 張 |
| 6 | Mifare IC卡 | Mifare | 1 | 張 |
| 7 |
考勤機 JS522_捷順 |
自由設置企業單位的考勤管理制度；用戶可以將考勤數據轉換成多種格式的數據文件輸出，滿足用戶不同應用程序共享數據的需要；具備強大的考勤管理功能；自動生成各類出勤報表；查詢方便，數據準確，在一定范圍內有人工干預功能；考勤操作簡便快捷；數據與應用程序隔離，提高了數據的安全性 | 1 | 臺 |
| 8 |
消費機 JS521_捷順 |
自由設置消費權限；可以防止非本單位的卡片流通使用，使用已掛失的IC卡或非法卡，可自動報警；可以聯機使用，也可脫機操作，脫機操作時能自動電子結算，存儲交易數據；定值式、分類式、直接式共3種收費方式；準確的實時時鐘；高低電壓保護功能；根據設置的收費方式自動完成一次交易，同時儲存數據，并根據管理電腦的要求將其上傳，由管理電腦根據需求自動生成管理所需的統計報表 | 1 | 臺 |
| 9 |
智能門禁機 JSR641C_捷順 |
RS485通信接口；IC卡經過授權，一張卡可以開啟多個門（255個以內），可根據情況隨時更改，取消有關人員的開門權限；讀卡經過多重確認，密鑰算法，IC卡不可復制，安全可靠；具有黑名單功能（40條）；記錄每一次出入人員的相關資料和出入時間，脫機時最大2032條記錄容量；在線監控門鎖情況，實時管理；聯機控制器數量可通過電腦與軟件設定，設定完成可脫機運行。強行闖入時系統進行報警；自動生成管理所需的統計報表 | 1 | 臺 |
| 10 | 電插鎖 | JG-5A | 1 | 把 |
| 11 | 門磁 | SD-8523_SELCO | 1 | 個 |
1)門禁機的接線、操作和管理
2)考勤機的接線、操作和管理
3)消費機的接線、操作和管理
4)一卡通管理軟件的操作
5)卡片發行的操作和管理
6)一卡通系統集成的連接、調試和管理
