低壓電工作業安全技術實際操作考試點場地設備配備標準
一、 總則
1.1考場設置
分為安全用具使用、安全操作技術、作業現場安全隱患排除、作業現場 應急處置四個考場，每個考場設置不同考位。
1.2考位設置
1.2.1安全用具使用考場
設置電工儀表安全使用、電工安全用具使用、電工安全標示的辨識 等3個考位。
1.2.2安全操作技術考場
設置電動機單項連續運轉接線（帶點動控制）、三相異步電動機正 反運行的接線及安全操作、單相電能表帶照明燈的安裝及接線、帶熔斷 器（斷路器）、儀表、電流互感器的電動機運行控制電路接線、導線的 連接等5個考位。
1.2.3作業現場安全隱患排除考場
設置判斷作業現場存在的安全風險和職業危害、排除作業現場存在 的安全風險和職業危害等2個考位。
1.2.4作業現場應急處置考場
設置觸電事故現場的應急處理、單人徒手心肺復蘇操作、滅火器的 選擇和使用等3個考位。
1.3有關要求
考場應設置候考室、設備材料庫等。考試設備器材具體數量應根據 實際考核量設置，設備器材需在固定位置碼放，并且碼放整齊。按照每 種類型考位的功能用途和安全要求不同，確定相應的作業面積，并配置 相應的考試設備及防護設施。
二、場地設備配備
2.1考場一：安全用具使用
2.1.1考位面積
每個考位面積至少為511?（含公共區域）。
2.1.2考試項目
2.2考場二：安全操作技術
2.2.1考位面積
每個考位面積至少為10m2。
2.2.2考試項目
2.3考場三：作業現場安全隱患排除
2.3.1考位面積 每個考位面積至少為5H12。
2.3.2考試項目
2.4考場四：作業現場應急處置
2.4.1考位面積
每個考位面積至少為5m2。
2.4.2考試項目
3.1考位確定
由考試系統或考生從安全用具使用、安全操作技術、作業現場安全隱 患排除、作業現場應急處置等4個考場中，各抽取1個考位，組成實際操 作考試考題。
3.2考位權重
實際操作考試試題總分值為100分，80分（含）以上為考試合格， 若考題中設置有否決項，否決項未通過，則實操考試不合格。安全用具使 用、安全操作技術、作業現場安全隱患排除、作業現場應急處置等4個考 場抽取的每個考位考試分值權重分別為20%、40%、20%、20%。
四、低壓電工作業安全技術實際操作考試設備
（一）概述：
該實訓裝置主要由實訓桌、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。
（二）特點：
1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
3、每組設有電流型漏電保護器，一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。
（三）技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1600mm×700mm×1690mm
（四）實訓臺配備
1、提供線電壓380V和相電壓220V兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。
2、交流儀表
①交流電流表2只 ②交流電壓表2只
3、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有2個抽屜。
4、760*600mm網孔板4塊可以互換，采用優質鋼板數控機床沖孔，表面噴塑。
（五）參考實訓項目
1、三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）
2、三相異步電動機正反轉控制線路的接線及安全操作（K22）
3、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作（K23）
4、單相電能表帶照明燈的接線及安全操作（K24）
5、導線連接（K25）
（六）配置清單
1、K21、配置清單
2、K22配置清單
3、K23配置清單
4、K24配置清單
5、CPR2030型 心肺復蘇模擬人一個（整個教室配置一個）
6、消防滅火器（自配）
7、電工工具（自配）
8、電工安全用具（自配）
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實驗平臺 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 實訓鑒定 實驗系統 數控軟件 數控實訓 電氣技術 實訓目錄 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓
1.1考場設置
分為安全用具使用、安全操作技術、作業現場安全隱患排除、作業現場 應急處置四個考場，每個考場設置不同考位。
1.2考位設置
1.2.1安全用具使用考場
設置電工儀表安全使用、電工安全用具使用、電工安全標示的辨識 等3個考位。
1.2.2安全操作技術考場
設置電動機單項連續運轉接線（帶點動控制）、三相異步電動機正 反運行的接線及安全操作、單相電能表帶照明燈的安裝及接線、帶熔斷 器（斷路器）、儀表、電流互感器的電動機運行控制電路接線、導線的 連接等5個考位。
1.2.3作業現場安全隱患排除考場
設置判斷作業現場存在的安全風險和職業危害、排除作業現場存在 的安全風險和職業危害等2個考位。
1.2.4作業現場應急處置考場
設置觸電事故現場的應急處理、單人徒手心肺復蘇操作、滅火器的 選擇和使用等3個考位。
1.3有關要求
考場應設置候考室、設備材料庫等。考試設備器材具體數量應根據 實際考核量設置，設備器材需在固定位置碼放，并且碼放整齊。按照每 種類型考位的功能用途和安全要求不同，確定相應的作業面積，并配置 相應的考試設備及防護設施。
二、場地設備配備
2.1考場一：安全用具使用
2.1.1考位面積
每個考位面積至少為511?（含公共區域）。
2.1.2考試項目
| 序號 | 編號 | 考試項目 |
| 1 | K11 | 電工儀表安全使用 |
| 2 | K12 | 電工安全用具使用 |
| 3 | K13 | 電工安全標示的辨識 |
2.1.3設備配備標準
執行《低壓電工作業安全技術實際操作考試點設備配備標準》（國 家安全監管總局安監總宣教〔2014〕139號）“2.1安全用具使用”設備配 備的有關規定。2.2考場二：安全操作技術
2.2.1考位面積
每個考位面積至少為10m2。
2.2.2考試項目
| 序號 | 編號 | 考試項目 |
| 1 | K21 | 電動機單項連續運轉接線（帶點動控制） |
| 2 | K22 | 三相異步電動機正反運行的接線及安全操作 |
| 3 | K23 | 單相電能表帶照明燈的安裝及接線 |
| 4 | K24 | 帶熔斷器（斷路器）、儀表、電流互感器的電動機運行控制電路接線 |
| 5 | K25 | 導線的連接 |
2.2.3設備配備標準
執行《低壓電工作業安全技術實際操作考試點設備配備標準》（國家安全監管總局安監總宣教〔2014〕139號）“2.2安全操作技術”設備配備的有關規定。2.3考場三：作業現場安全隱患排除
2.3.1考位面積 每個考位面積至少為5H12。
2.3.2考試項目
| 序號 | 編號 | 考試項目 |
| 1 | K31 | 判斷作業現場存在的安全風險和職業危害 |
| 2 | K32 | 排除作業現場存在的安全風險和職業危害 |
2.3.3設備配備標準
執行《低壓電工作業安全技術實際操作考試點設備配備標準》（國 家安全監管總局安監總宣教〔2014〕139號）“2.3作業現場安全隱患排 除”設備配備的有關規定。2.4考場四：作業現場應急處置
2.4.1考位面積
每個考位面積至少為5m2。
2.4.2考試項目
| 序號 | 編號 | 考試項目 |
| 1 | K41 | 觸電事故現場的應急處理 |
| 2 | K42 | 單人徒手心肺復蘇操作 |
| 3 | K43 | 滅火器的選擇和使用 |
2.4.3設備配備標準
執行《低壓電工作業安全技術實際操作考試點設備配備標準》（國 家安全監管總局安監總宣教〔2014〕139號）“2.4作業現場應急處置”及其附錄8設備配備標準的有關規定。
三、考位應用執行《低壓電工作業安全技術實際操作考試點設備配備標準》（國 家安全監管總局安監總宣教〔2014〕139號）“2.4作業現場應急處置”及其附錄8設備配備標準的有關規定。
3.1考位確定
由考試系統或考生從安全用具使用、安全操作技術、作業現場安全隱 患排除、作業現場應急處置等4個考場中，各抽取1個考位，組成實際操 作考試考題。
3.2考位權重
實際操作考試試題總分值為100分，80分（含）以上為考試合格， 若考題中設置有否決項，否決項未通過，則實操考試不合格。安全用具使 用、安全操作技術、作業現場安全隱患排除、作業現場應急處置等4個考 場抽取的每個考位考試分值權重分別為20%、40%、20%、20%。

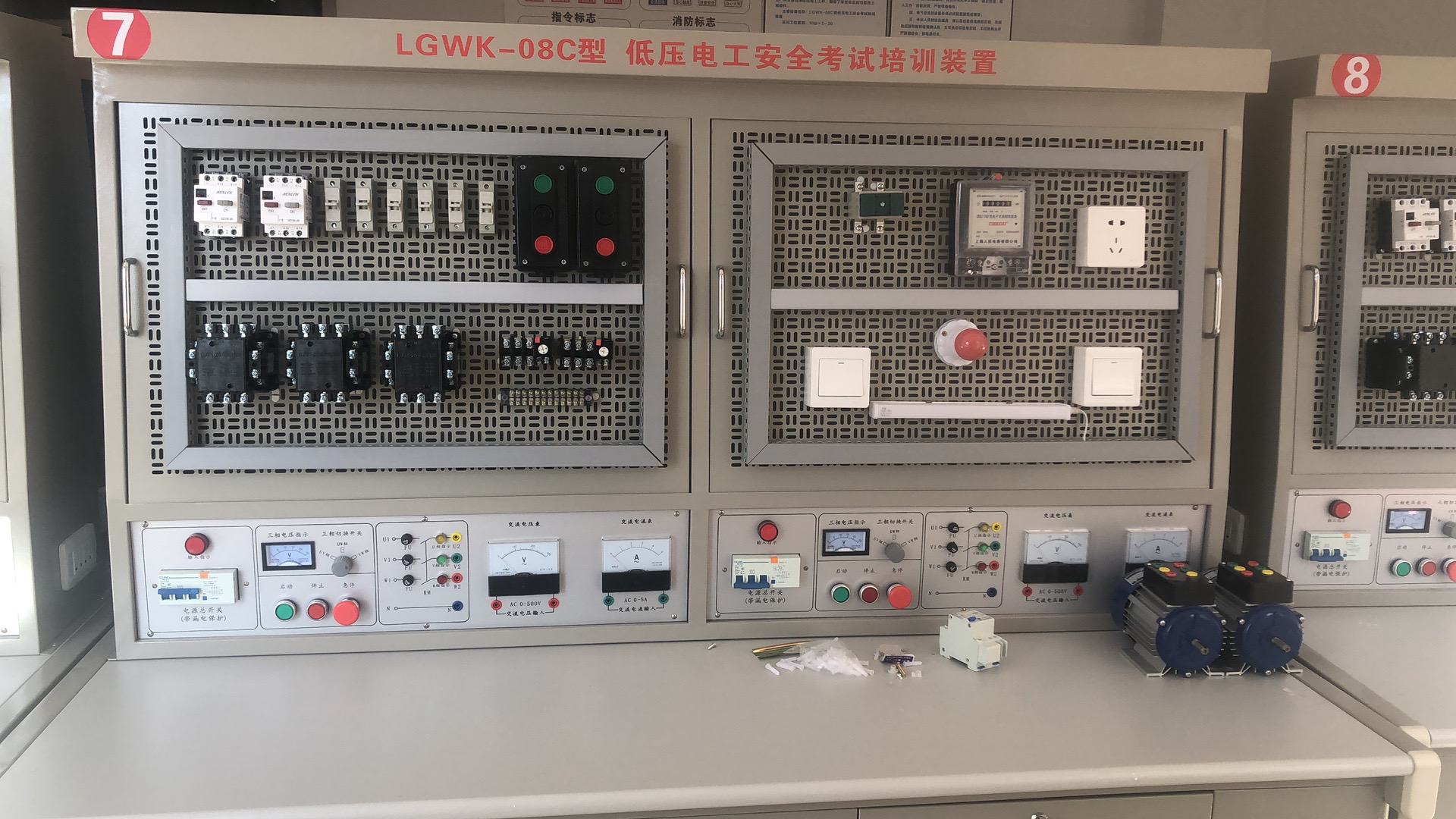

四、低壓電工作業安全技術實際操作考試設備
（一）概述：
該實訓裝置主要由實訓桌、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。
（二）特點：
1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
3、每組設有電流型漏電保護器，一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。
（三）技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1600mm×700mm×1690mm
（四）實訓臺配備
1、提供線電壓380V和相電壓220V兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。
2、交流儀表
①交流電流表2只 ②交流電壓表2只
3、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有2個抽屜。
4、760*600mm網孔板4塊可以互換，采用優質鋼板數控機床沖孔，表面噴塑。
（五）參考實訓項目
1、三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）
2、三相異步電動機正反轉控制線路的接線及安全操作（K22）
3、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作（K23）
4、單相電能表帶照明燈的接線及安全操作（K24）
5、導線連接（K25）
（六）配置清單
1、K21、配置清單
| 序號 | 名稱 | 型號 | 數量 |
| 1. | 交流接觸器 | CJT1-20 | 1只 |
| 2. | 熱繼電器 | JR36-20 | 1只 |
| 3. | 熔斷器（含5A熔芯） | RT14-20 | 5只 |
| 4. | 斷路器 | DZ108-20 | 1只 |
| 5. | 按鈕盒 | 3H | 1只 |
| 6. | 接線端子 | TB-1512 | 3條 |
| 7. | 電機 | 180W/380V | 1臺 |
| 8. | 實驗接線 | Φ4護套自鎖線（5色） | 10條 |
| 序號 | 名稱 | 型號 | 數量 |
| 1. | 交流接觸器 | CJT1-20 | 2只 |
| 2. | 熱繼電器 | JR36-20 | 1只 |
| 3. | 熔斷器（含5A熔芯） | RT14-20 | 5只 |
| 4. | 斷路器 | DZ108-20 | 1只 |
| 5. | 按鈕盒 | 3H | 1只 |
| 6. | 接線端子 | TB-1512 | 3條 |
| 序號 | 名稱 | 型號 | 數量 |
| 1. | 交流接觸器 | CJT1-20 | 1只 |
| 2. | 熱繼電器 | JR36-20 | 1只 |
| 3. | 電流表 | 6L2/5A | 1只 |
| 4. | 互感器 | BH-0.66 | 1只 |
| 5. | 熔斷器（含5A熔芯） | RT14-20 | 5只 |
| 6. | 斷路器 | DZ108-20 | 1只 |
| 7. | 按鈕盒 | 3H | 1只 |
| 8. | 接線端子 | TB-1512 | 3條 |
| 序號 | 名稱 | 型號 | 數量 |
| 1. | 單相電度表 | 220V/20A | 1只 |
| 2. | 斷路器 | DZ47LE-32 1P+N | 1只 |
| 3. | 日光燈 | 燈管、鎮流器、啟輝器 | 1套 |
| 4. | 燈座 | 1只 | |
| 5. | 燈泡 | 1只 | |
| 6. | 開關 | 86單開雙控 | 2只 |
| 7. | 開關 | 86單開單控 | 1只 |
| 8. | 插座 | 86 5P插座 | 1只 |
| 9. | 接線端子 | TB-1512 | 3條 |
6、消防滅火器（自配）
7、電工工具（自配）
8、電工安全用具（自配）
